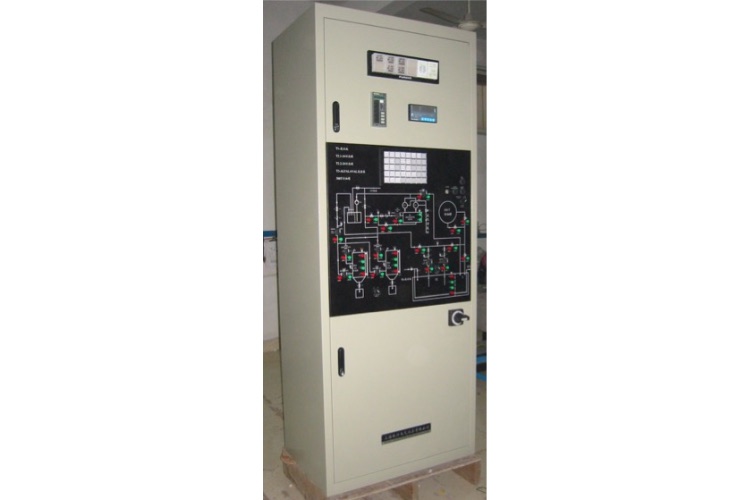

1、 用途

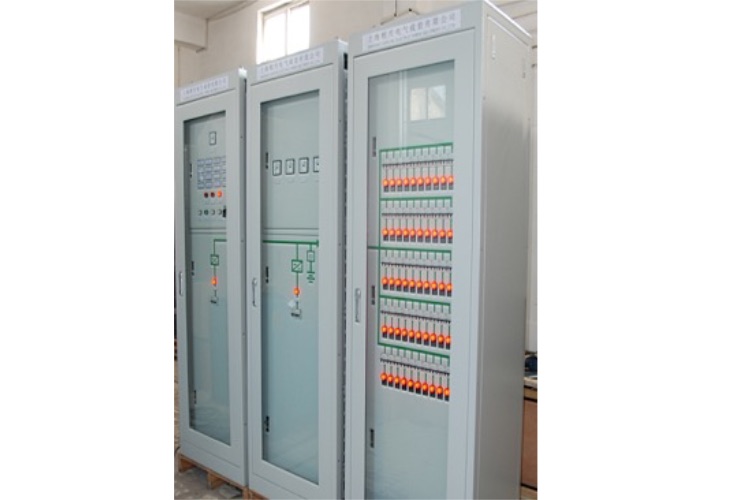

GK、GB-61系列控制、保护柜适用于各种不同容量、尤其是大中容量的火电厂、水电厂及变电所，作为控制和保护设备之用。

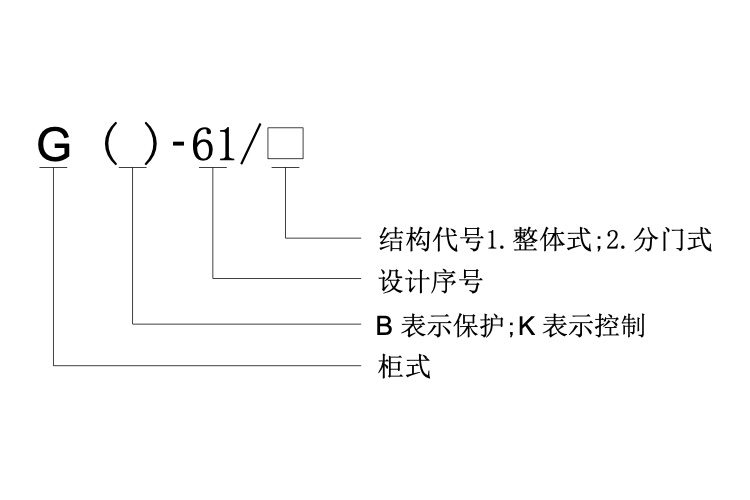

2、 型号含义 3、 结构特点
本产品为封闭式柜结构。立柱采用模数化结构，以25为模数，具有通用性强、标准化程度高等特点。上有盖板，二侧安装侧板，前面有门，门上装有能防震的大玻璃，透过玻璃能观察元件设备的运行情况，门与柜体接触处装有封条，密封性好。柜后为双门。
柜内有安装面板，安装板的外形尺寸为730×2000（2100）㎜（宽×高），安装板上也可以开小门，固定于柜架上。安装面板上可安装测量仪表、信号灯、操作开关、继电器及继电保护装置等。根据需要柜内还可安装少量电阻器、熔断器、刀开关、接触器等开关。
根据用户需要还可在安装面板上用色漆或有机玻璃条绘制模拟线路各种符号等。
本产品的端子排装于柜内两侧，每侧可装端子125-150只。小母线装在柜顶，可安装小母线30根，上层15根，下层15根。

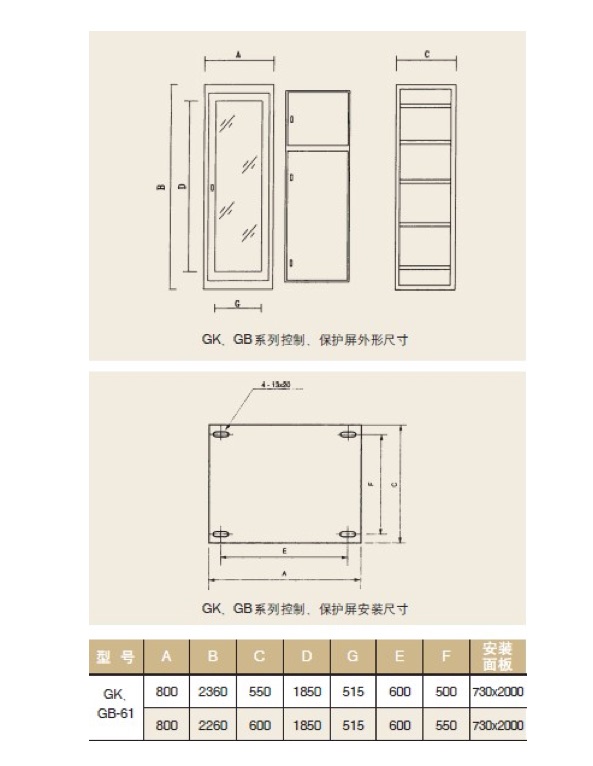

4、 外形及安装尺寸（如下图所示）
5、 订货须知
5.1 指明产品型号、规格、颜色及数量。例如：GB61/1 2360×800×600、Z44浅驼色、壹台。
5.2提供全套工程图纸(必须有屏面布置图、原理图及小母线布置图、屏后端子排图等)。
5.3如需边屏，协议书上说明数量及颜色标号。
5.4特殊规格可面洽。

用途

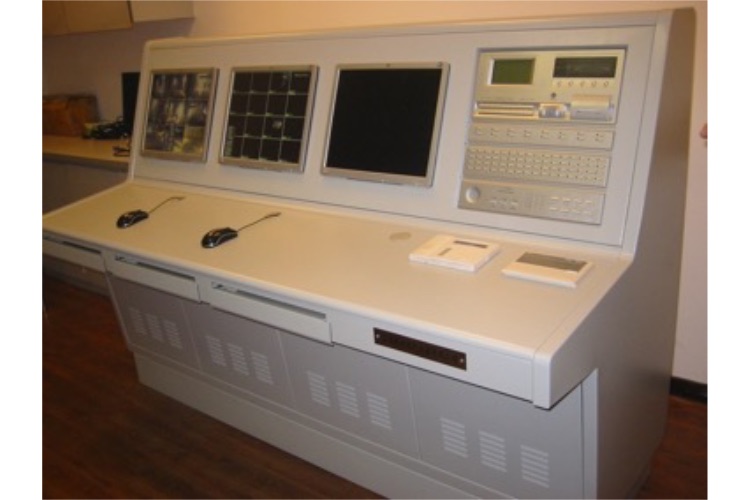

TJK-61系列集中控制台是用于电厂、变电所中央控制室的新型控制设备，能对电厂、变电所输配电设备的运行进行集中操作、控制和监视，也适用于工矿、企业生产流程的集中控制。

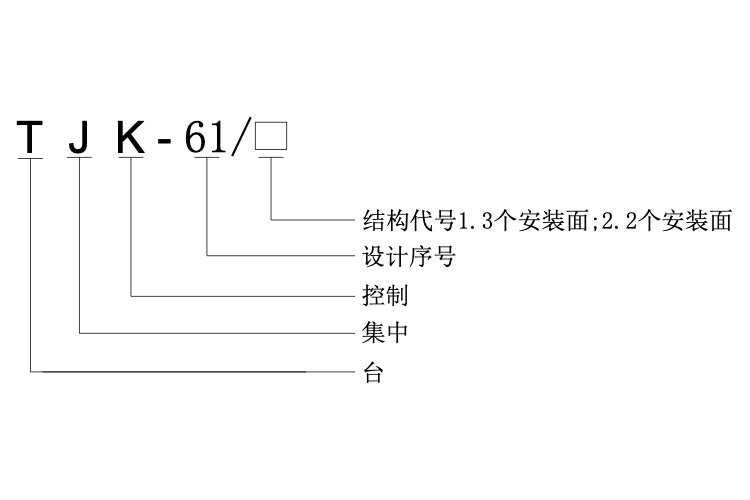

2、型号含义
结构特点
3.1 TJK-61系列集中控制台为拼装式台身，单身台身宽为800㎜，整个控制台可根据用户需要的节数拼接，并在二侧板而成。控制台台面板可以翻起与台身成70°，便于对台面板上无件进行检修或更换。
3.2集控台有三个安装斜面（见图示），第一安装面为主操作台面，可安装控制开关，按钮及信号灯等 元件，第二安装面可安装光字牌等显示元件，第三安装面能安装各种测量登记表及事故钟、频率计等元件。

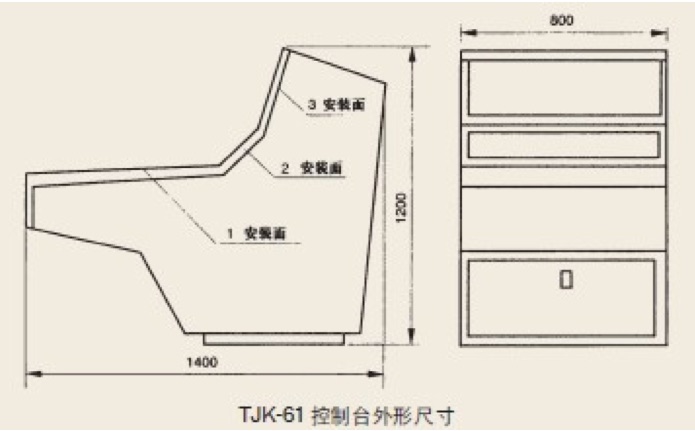

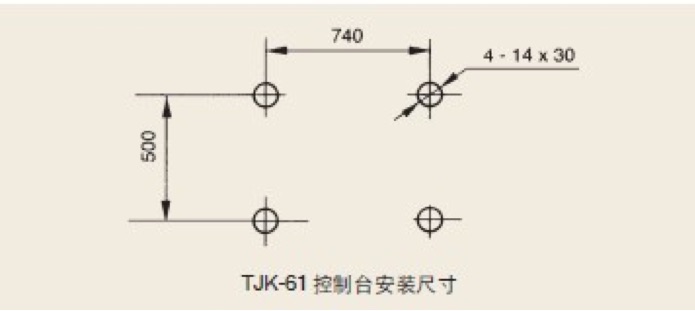

4.外形及安装尺寸（如下图所示）
5、订货须知
5.1 集控台单元数。
5.2 台体颜色、台面颜色可根据用户要求定。
5.3 提供台面布置图、控制原理图、端子排图。

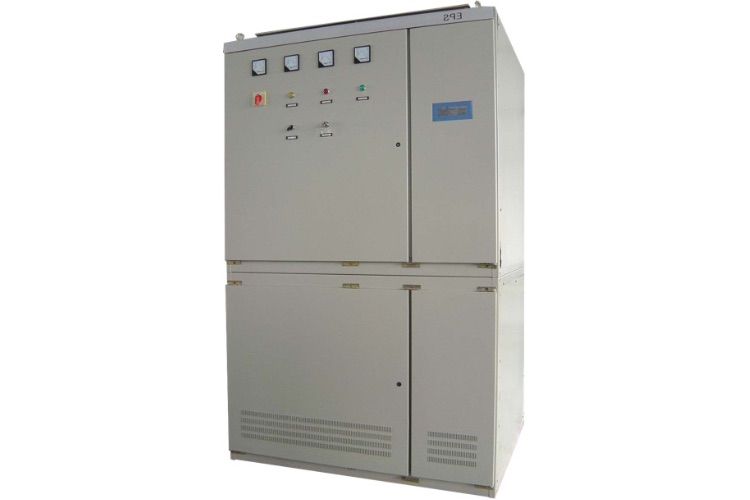

1、用途
XD-61系列动力箱适用各种不同容量的供电、配电、是车间、大楼、机房等场所的电力电源。

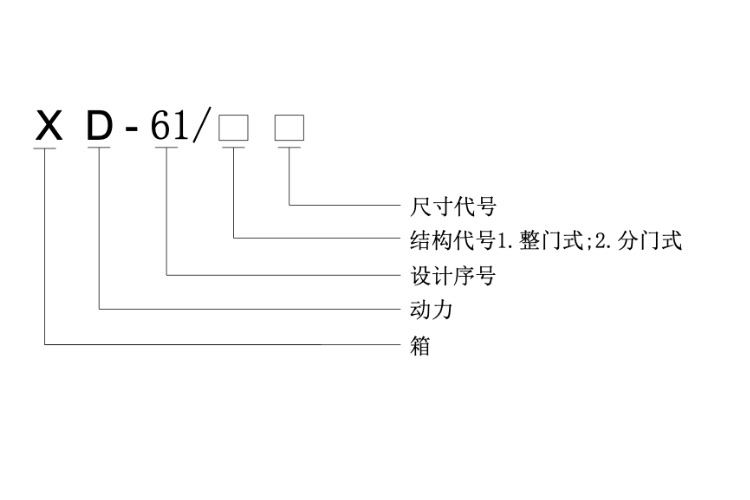

2、型号含义
结构特点
箱体前门可分为二部分，上门可装计量电表，控制开关，按钮，信号灯等操控元件。下门内部可装刀闸、断路器、接触器、继电器等元件。

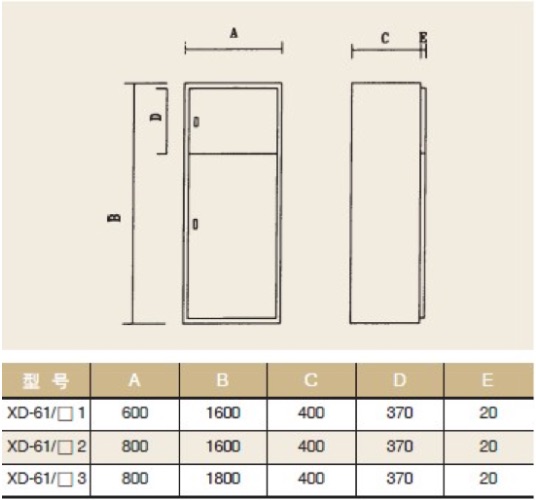

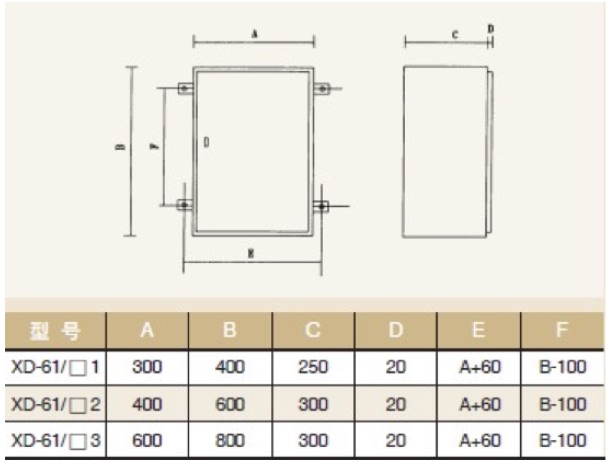

4、外形尺寸（如下图所示）
5、订货须知
5.1 指明产品型号、规格、颜色及数量。
5.2 提供全套工程图纸。

1、用途
XK-61系列控制箱适用于各种不同容量的电动机，变频器的远方或就地控制。

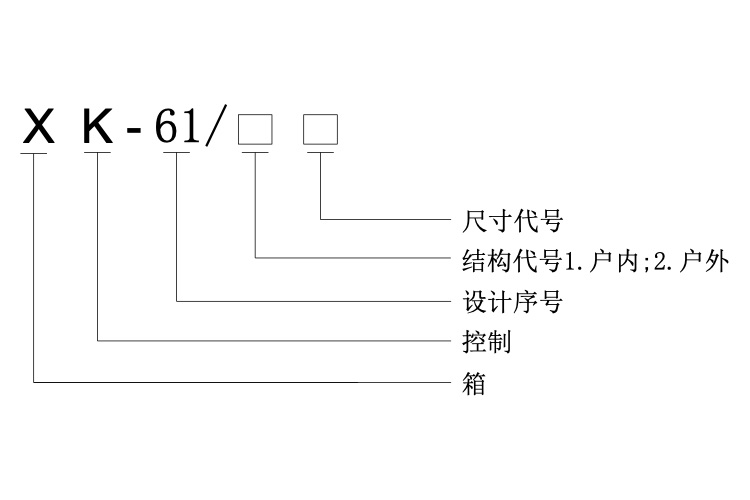

2、型号含义
3、结构特点
箱内有可卸式安装板，安装板上可装适量的断路器、接触器、热继电器、控制继电器。板上可装电表、开关、按钮、信号灯等元件，用于现场操控之用。
户外型控控制箱设双层安装板，元器件装于内层板上，以防雨、风尘侵蚀。户外型为主柱式安装，户内型为挂墙式安装。
4、外形尺寸（如下图所示）
5、订货须知
5.1 指明产品型号、规格、颜色及数量。
5.2 提供全套工程图纸。

1、用途
适用于35KV、110KV、220KV、500KV及以下发电厂、变电站内作就地控制和电缆转接之用。

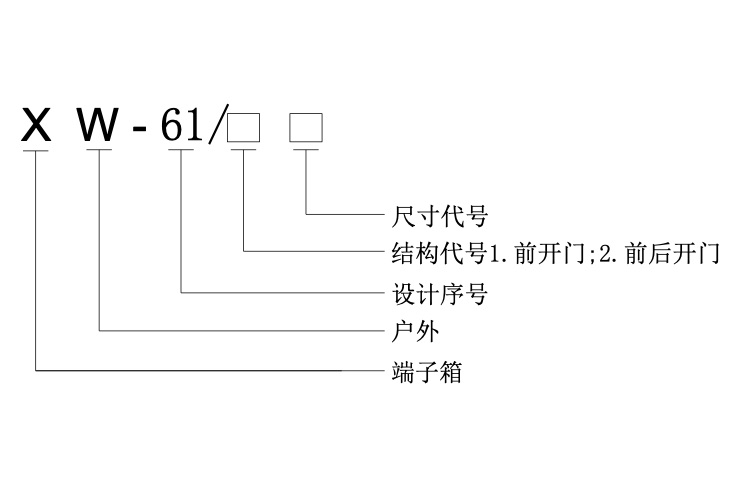

2、型号含义
3、结构特点

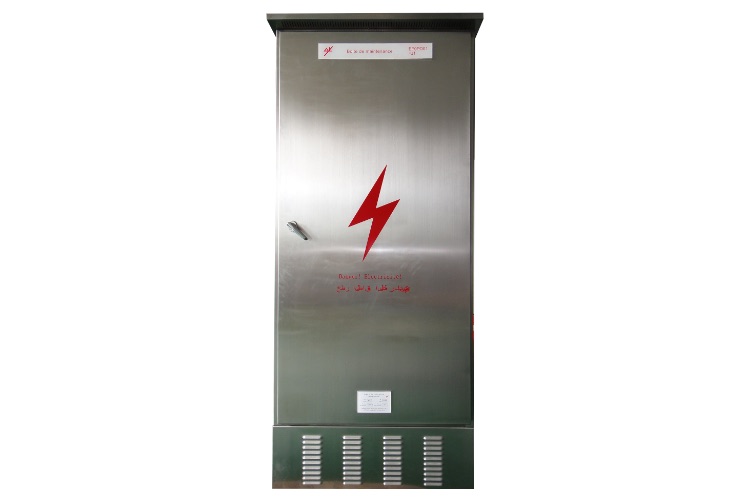

3.1采用优质不锈钢材料加工而成,可前后开门。

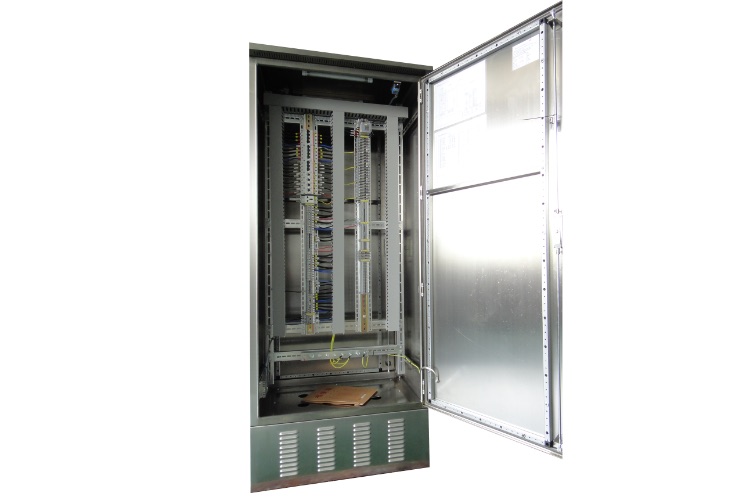

3.2 户外型端子箱采用顶帽方式，门框密封以防雨，防水、防尘。另外加百叶窗底座，便于通风干燥，同时可防小动物进入。
4、外形尺寸（如下图所示）
5、订货须知
5.1 指明产品型号、规格、颜色及数量。
5.2 提供全套工程图纸。

1、用途

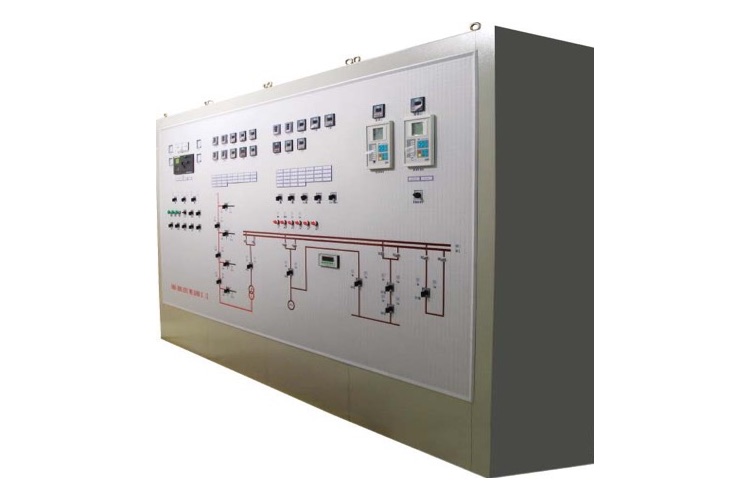

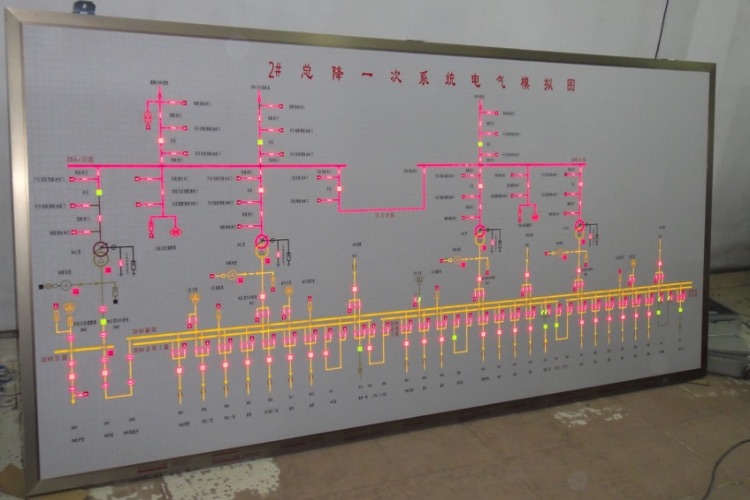

马赛克控制屏用于发电厂集中控制室，对发电机组的锅炉、汽轮机、发电机、变压器及相应的煤、气、水、电等各种设备的运行，进行集中监视、控制、测量、信号指示事故报警等综合功能。

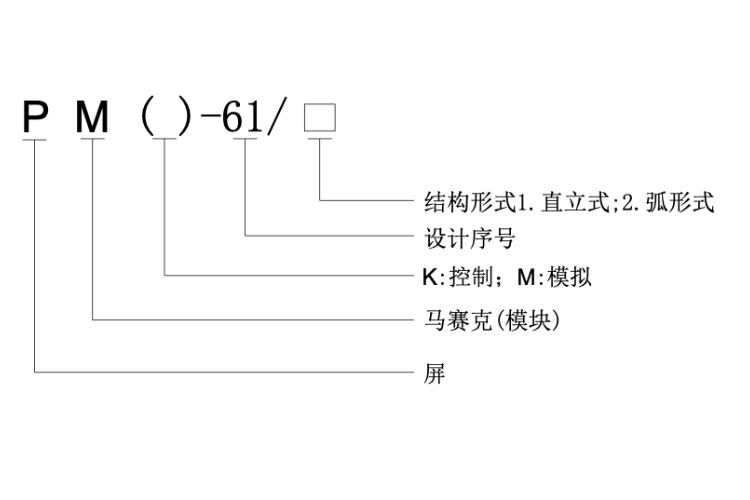

2、型号含义
3、特点
3.1 PMK(M)-61屏架采用高精度进口机床加工，工艺精细，马赛克盘面造型优美。盘体采取整体密封结构，盘后设计多组双门（1000以下设一组）。盘内照明由门的启闭自动开关控制。
3.2 马赛克模块采用进口阻燃塑料注塑成形，模块由燕尼榫拼接成盘面。盘面组合灵活，具有绝缘、阻燃和长期不易变色的性能。
3.3马赛克模块以25×25㎜为模数，盘面基本做到任意安装各种测量仪表、记录仪表、工业电视、数字显示、控制开关、显示灯、报警装置等各种设备，方便盘面均衡布局。
3.4系统图案采用凹刻工艺或光带形式，色质鲜艳，着色牢固。
3.5变更系统（更新设备）只须局部拆装模块。
3.6 PMK(M)-61采用优质材料，价格仅是同类进口产品的40%。
4、结构

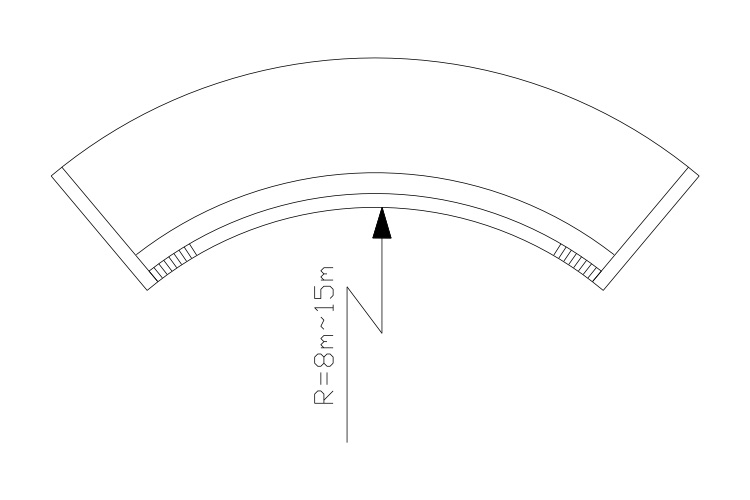

4.1 马赛克控制屏，屏面可以成弧形排列，圆弧半径有8~15m。

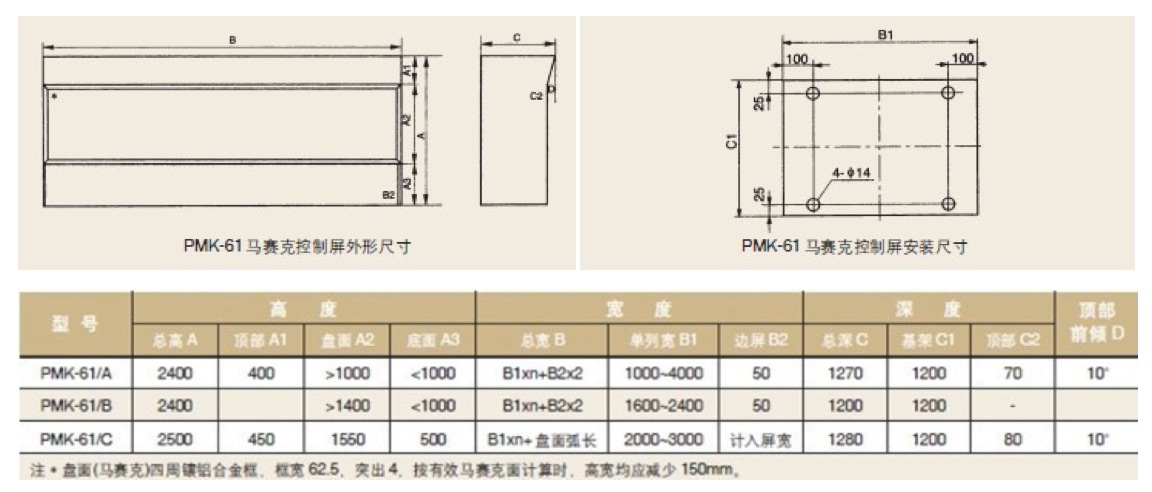

4.2 外形及安装尺寸如下图所示：
4.3 马赛克模拟屏结构为挂壁式。
5、订货须知
5.1 提供全套工程图纸，包括总并发布置图，仪表单元接线图，端子排图等。
5.2 选定框架外形尺寸，屏面模块颜色和屏架颜色。
5.3 指定产品名称、数量、规格。
5.4 按图编制订货清册作为合同附件执行。

1、应用范围：
DBJ型多功能信号报警装置（以下简称“装置”）是适用于变电站、发电厂、风/光发电、船舶、油气平台、石油化工等系统中，是将以往系统中事故/预告信号、安防、巡检、复归等功能有机地结合在一起，进行集中信号处理的多功能综合报警装置。对于边远地区的小型机站可结合无线远程传输装置实现远程报警监控。
2、功能实现：
1. 信号输入：有或无空接点开入，经滤波、鉴幅、鉴宽、延时等逻辑，启动就地讯响发出声光报警信号。
2. 信号输出：最多带16路跟随继电器输出接点、1路总报警及1路装置故障报警输出接点。
3. 通信功能：装置具有RS485通信接口，可将经执行处理的实时信息上传至上位机.
4. 逻辑编程：装置配有编程接口，通过PC或PDA之专用APP对输入输出进行逻辑配置。
3、技术参数
1. 环境参数：
 大气压力： 86～106kPa范围内
 工作温度： -10℃~ 55℃
 相对湿度： 20%~95% 无结露
 储存及运输温度 -20℃~65℃
2. 电气参数
 装置工作电压范围Vn：85~265VAC/100~370VDC
 跟随继电器输出接点容量 250VAC/5A 30VDC/1A
 装置最大功耗：小于10W。外接保护熔丝推荐值 2A/250V 慢断。
 绝缘电阻：大于20MΩ/500V
 介质强度：1000V/1mA
 电源中断不小于250ms，适应电压穿越特性
 抗扰度试验满足3级
四、结构与安装

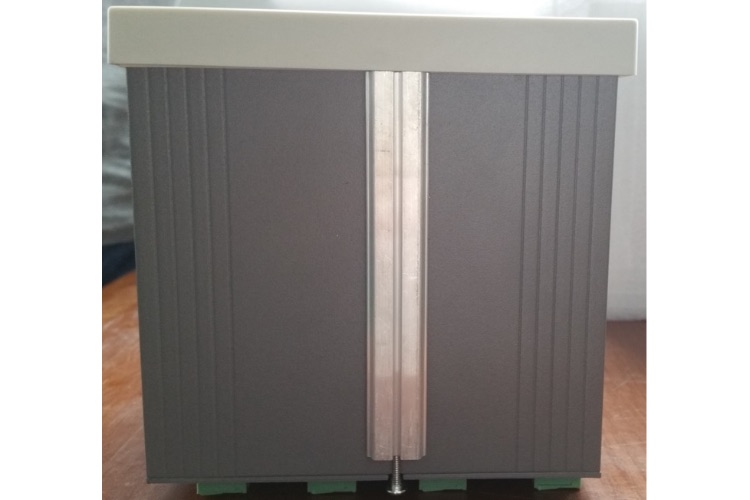

 结构：整体材质选用铝合金材料及塑料件结合，面板采用塑料贴膜，表面光滑细腻，富有质感。报警回路对应面板指示信号灯显示清晰直观。
 安装：装置采用嵌入式安装，各回路连接采用插拔式端子，方便日后产品维护。

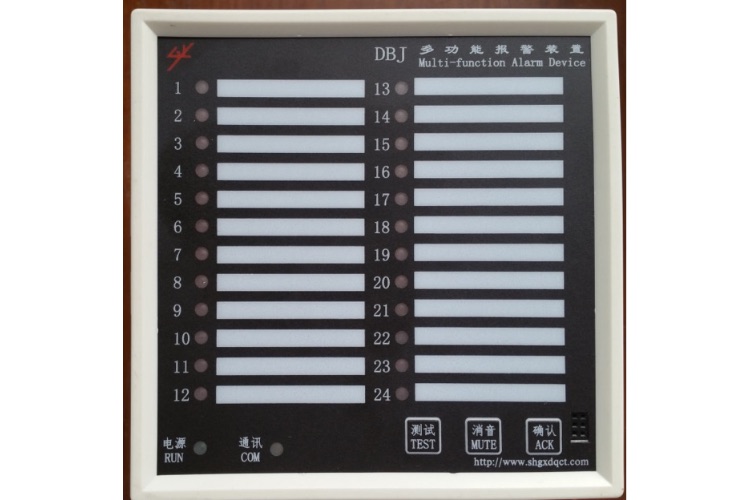

 操作：面板按键操作设置有试验（TST）、消音（MUTE）及确认（ACK）按键，配合指示灯的闪烁，功能明确，操作简单易懂。

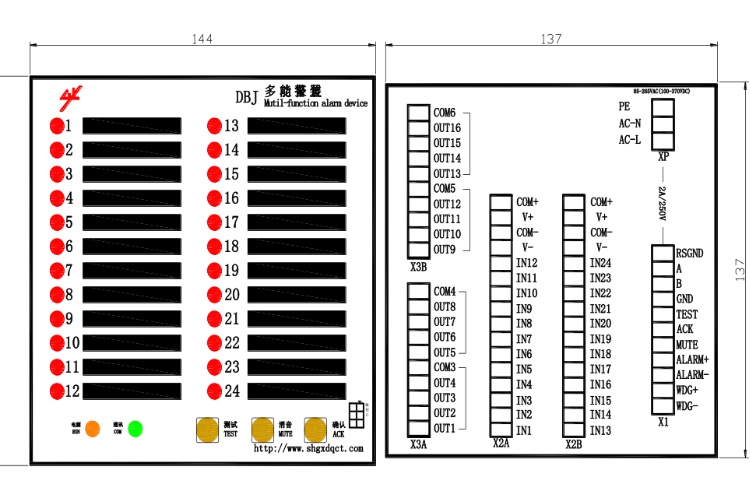

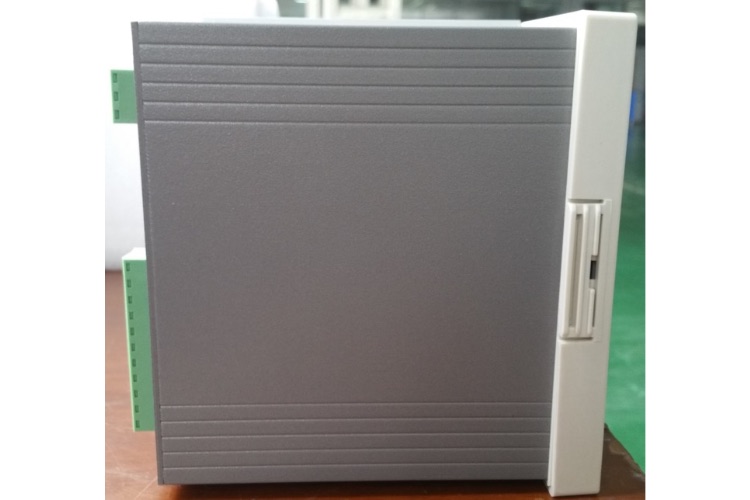

 外形尺寸及安装开孔图（装置外形尺寸144*144*150mm）
五、功能键及使用说明

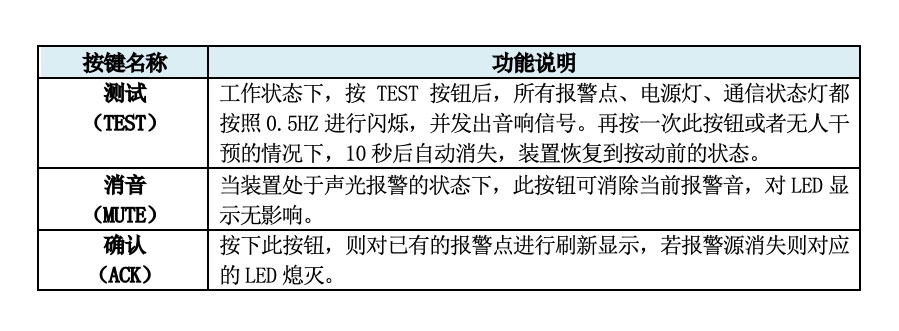

1. 面板功能键定义
键盘定义

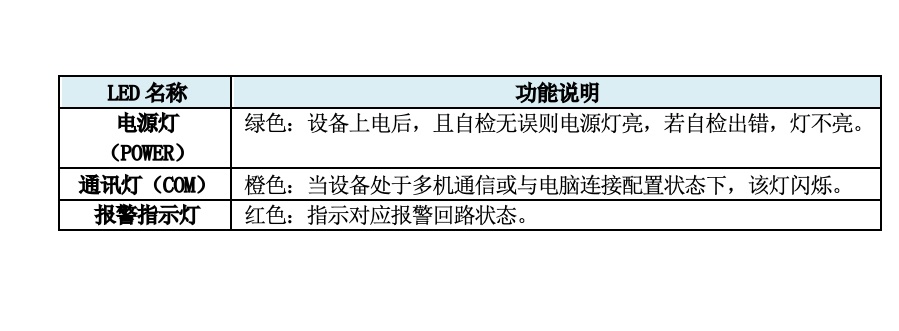

LED灯定义

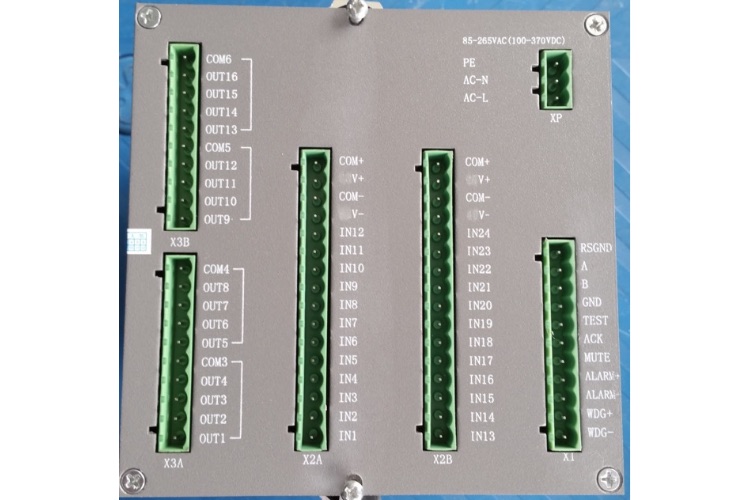

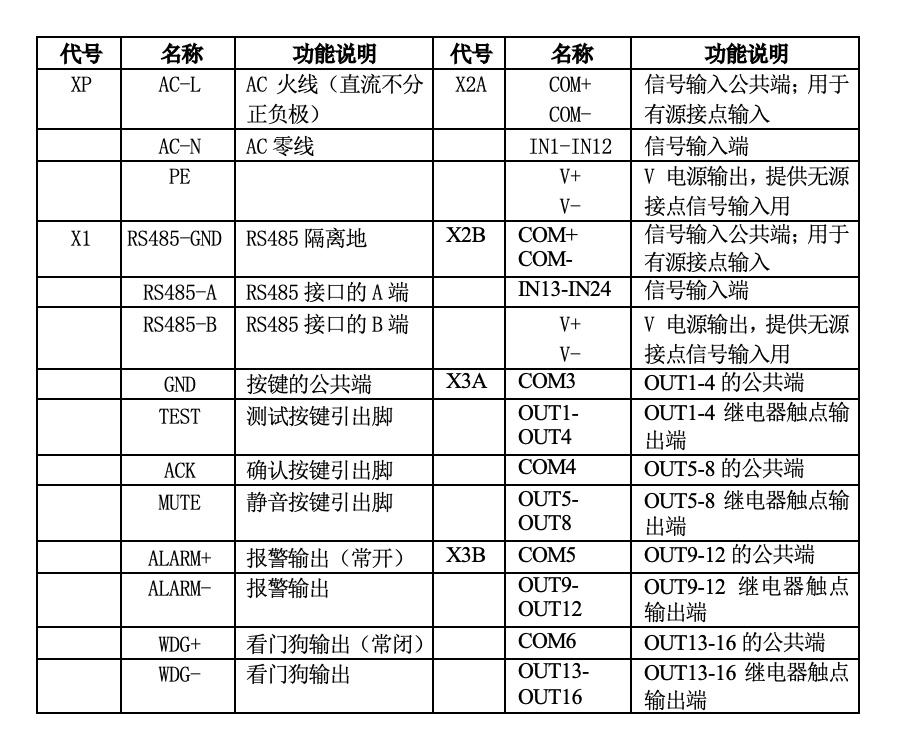

2.端子定义及原理接线,装置背后端子排定义 3.端子原理接线图 3. 使用说明
装置工作流程
 装置通电后运行自检程序，自检无误后，电源灯正常点亮，反之则电源灯不亮。
 当装置通过RS485接口进行多机通讯或者通过配置口对装置本身进行逻辑配置时，通讯灯按照通讯的数据流(010110……)发生闪烁。
 F2A 报警程序动作过程:
 首次报警后（按时间顺序，第一个报警点）光信号闪烁，并发出音响信号。按ACK按钮后，如果报警点消失，则光信号、音响信号都消失。按ACK 按钮后，如果报警点未消失，则光信号常亮，音响信号消失。
 后续报警后（按时间顺序，除一个报警点之外的其他报警点）光信号常亮，并发出音响信号。按ACK 按钮后，如果报警点消失，则光信号、音响信号都消失。按ACK按钮后，如果报警点未消失，则光信号常亮，音响信号消失。报警点产生后，如果无人干预，音响信号过20min 后自动消失，光信号保持报警点产生后的状态
 按 ACK 按钮后，如果报警点未消失，则光信号常亮，音响信号消失。在此情况下，如果报警点消失，则无需按任何键，光信号随报警点的消失而消失。
 任何状态下，按 MUTE 按钮，音响信号都消失，不影响光信号。
任何状态下，按 TST 按钮后，所有报警点、包括电源灯、通信状态灯都按照0.5Hz进行闪烁，并发出音响信号。如果无人干预，TST 状态过10s自动消失，恢复到按TST 按钮前的状态。
六、型号及选型
1. 装置型号由5部分组成：
DBJ–D. 0 1 1. 1 1 M / S
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
2. 选型说明：
① 表示型号，数字式多功能报警装置
② D：表示数字开关量/空接点信号输入报警功能
A：表示模拟信号输入报警功能（适用变/配电站中央信号报警）
③ 开关量（DI）输入方式 0：无源输入；1：有源输入；2：模拟量动作电流值
④ 开关量（DI）输入数量 1：16路DI输入；2: 24路DI输入；
⑤ 1：带跟随继电器接点输出；0：不带跟随继电器接点输出
⑥ 装置工作电压范围 1：85~265VAC； 2：100~370VDC
⑦ 开关量有源输入额定电压 1：110V；2:220V；0：48V；
⑧ 通信方式RS485 M: Modbus I: IEC60875-5-103
⑨ 无标识，适用于陆地；S：适用船舶、海上石油平台用电气室

例：DBJ-D.110.11M/S 表示适用于船舶用的有源输入电压为110V，16路开关量输入不带跟随接点输出的多功能报警装置。

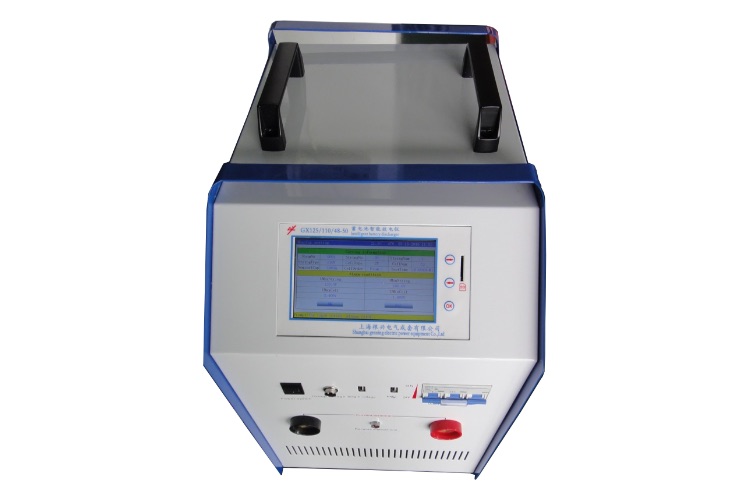

1.1 综述

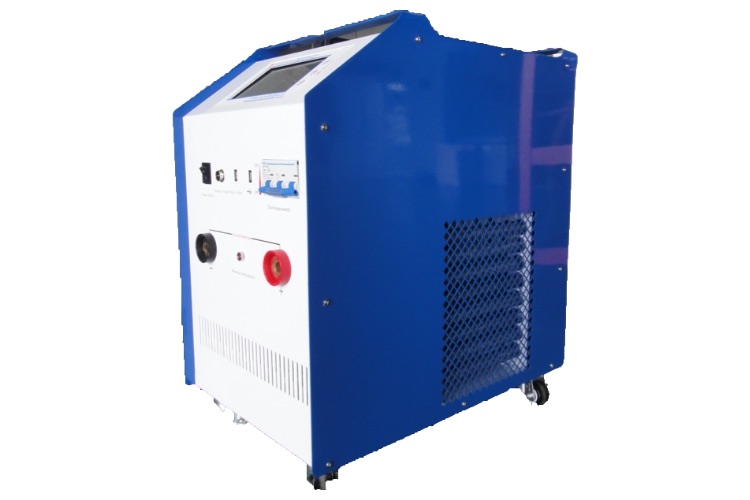

本仪器是针对整组蓄电池组测试，不同规格型号对整组要求不同，具体根据仪表为准。单体电池电压为1.2V-12V的铅酸蓄电池组进行测试的专用仪器。仪器采用当前先进的测试技术原理，在新技术、新器件、新材料、新工艺的研究应用上取得了一系列突破，是根据国家有关测试与维护规程要求所设计，对蓄电池进行性能检测的专业测试仪器。该仪器放电功率大，体积小，重量轻，上位机数据管理软件功能齐全，大大减少了蓄电池日常测试维护的工作量。为电池和UPS电源维护提供全面科学的检测手段。
1.2 主要功能特点
 仪器采用触摸屏操作，直接使用触摸笔或者手指即可操作界面。
 存储数据方式有内部存储和外部SD卡存储方式，自行选择。
 具有过压、过流、过热等保护功能。
 在线监测功能：在电池组处于在线放电、均充、浮充等状态下，对电池组及单节电池进行实时的监测；包括整组电压、单节电池电压、整组充放电电流、整组充放容量、监测时间等；
 放电测试功能：在电池组脱离系统后利用智能假负载进行恒流或恒功率放电，或者利用智能假负载与用户设备并接进行恒流放电。设定好“放电电流”、“放电时间”、“放电容量”、“整组终止保护电压”、“单体终止保护电压”等参数，测试仪便自动执行放电功能，并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据；放电测试过程中可对放电参数进行修改。当电池组达到终止放电电压设定值、终止放电容量设定值、终止放电时间设定值、任一单体电池电压低于终止单体电压设定值或人为进行终止操作均可停止放电测试。单体电压终止条件也可设置为只报警不终止。
 容量快测功能：(选配)在电池组脱离系统后利用智能假负载进行放电，只需3～20分钟便可测出电池组中每一节电池的实际容量、内阻、性能状况（正常、落后、劣化）等；
 在测试过程中当检测到整组或者单体电池异常、测试仪工作异常时，测试仪自动终止测试，以便对电池进行保护。测试仪采用监控部分与功率部分一体化设计，功率部分采用新型高功效器件。人性化的操作界面，操作简单，流程清晰，每一步操作均有简体中文提示。
 高亮度彩色屏幕液晶显示器，显示效果清晰优美。
 上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。

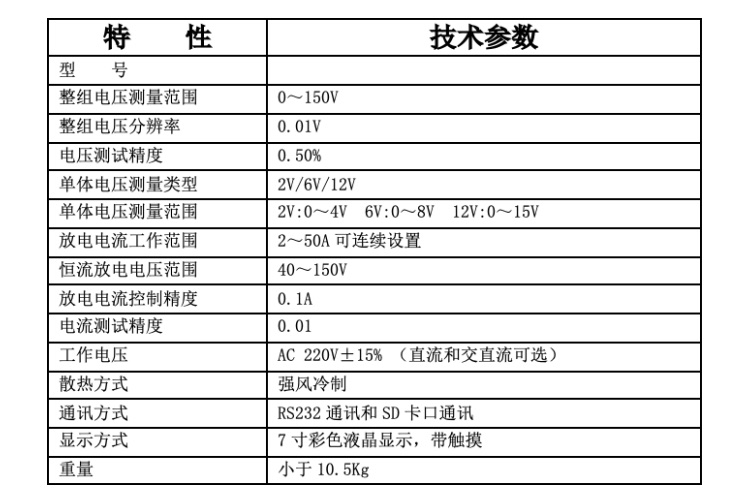

1.3技术指标：
1.4测试步骤介绍
1.4.1在线监测测试：
第一步：连接单体电压采集器。（详见章节2.4）
第二步：把整组电压测试线连接到电池组两端。（详见章节2.5）
第三步：插入电源，主机开机。
第四步：进入在线监测参数设置。(详见章节3.1）
第五步：“确定”开始测试。
1.4.2 放电测试：
第一步：连接单体电压采集器（详见章节2.4）。纯负载不具此功能
第二步：放电开关，拨到分的位置(防止放电电缆反接，损坏仪器；反接告警提示)。
第三步：把放电线一端连到主机，另一端连到电池组两端。（注意红正黑负）。接反会告警提示。（详见章节2.5）
第四步：把整组电压测试线连接到电池组2端。
第五步：插入电源，主机开机。
第六步：进入放电参数设置。(详见章节3.2）
第七步：将放电开关拨到合的位置。
第八步：“确定”开始测试。
1.4.3容量快测（选配功能）
第一步：连接单体电压采集器（详见章节2.4）。
第二步：放电开关，拨到分的位置(防止放电电缆反接，损坏仪器；反接告警提示)。
第三步：把放电线一端连到主机，另一端连到电池组两端。（注意红正黑负）。接反会告警提示。（详见章节2.5）
第四步：把整组电压测试线连接到电池组2端。
第五步：插入电源，主机开机。
第六步：进入容量快测参数设置。(详见章节3.3）
第七步：将放电开关拨到合的位置。
第八步：“确定”开始测试。

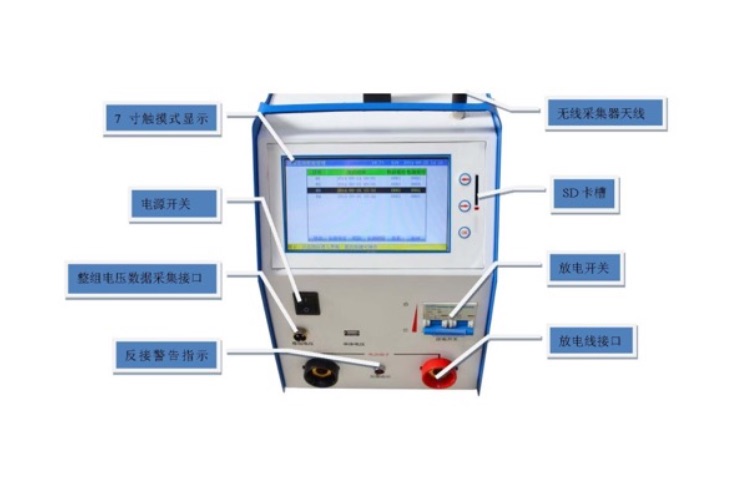

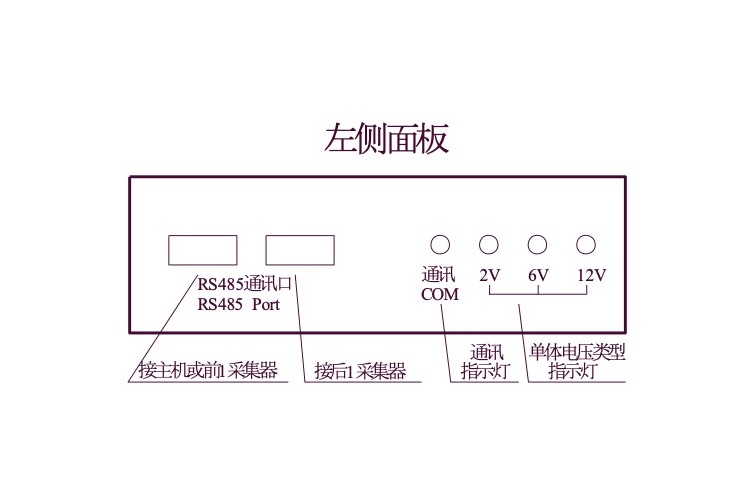

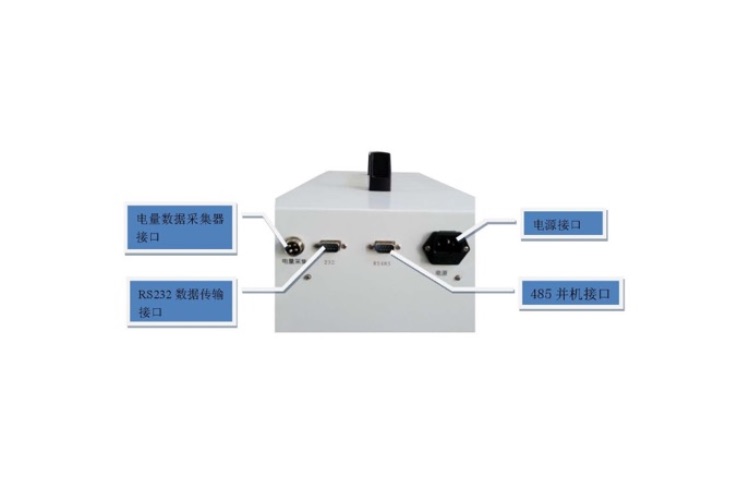

2.1接口说明

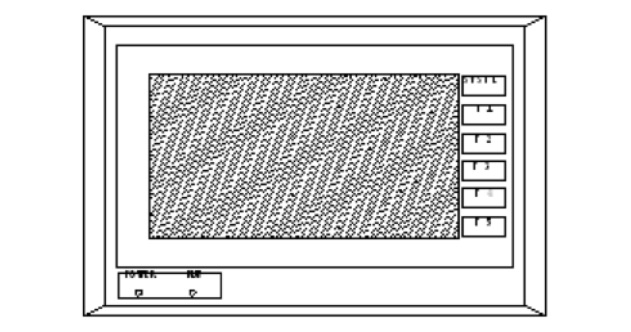

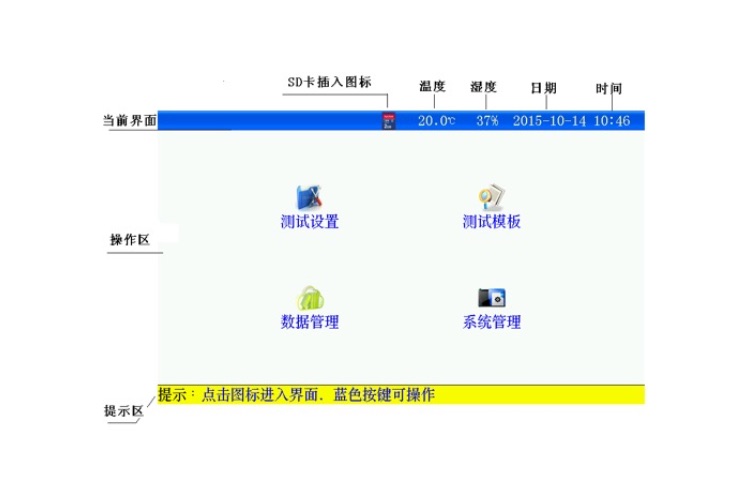

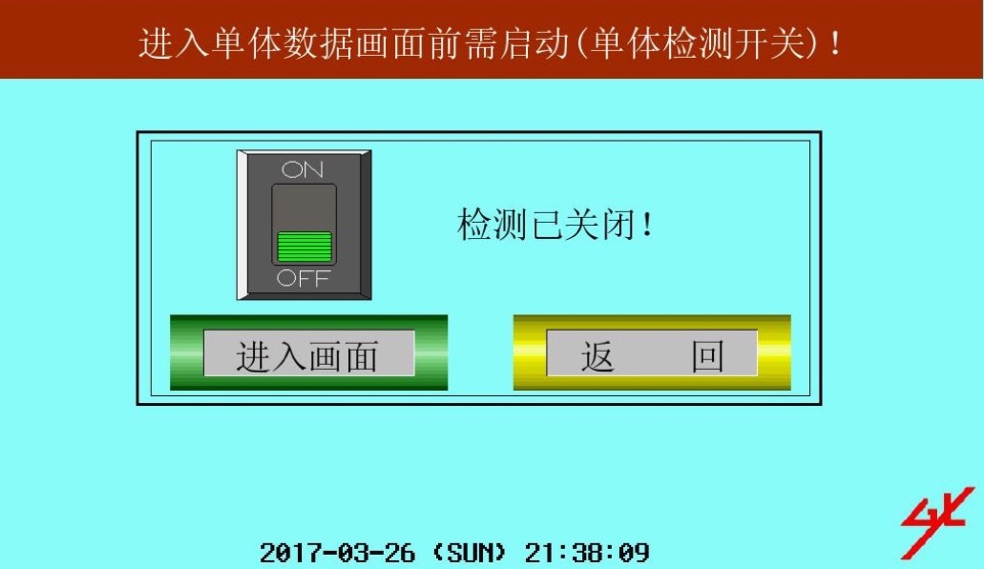

2.2显示屏

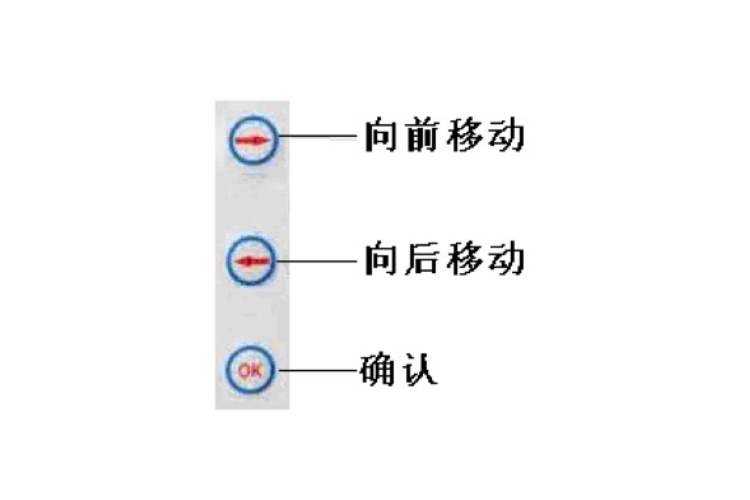

2.3简易按键（触摸有问题时，可以使用）
2.4单体电压采集器（简称：单体模块）（选配）
2.4.1单体电压采集器与主机通讯方式有两种：
a. 无线通讯方式；无线模块需使用天线。
 不能使用在电磁屏蔽及强电磁干扰场合；
 主机与无线单体模块距离范围应在1m到20m之间；
 要接好主机和无线单体电压采集器的天线；
b. 有线通讯方式；有线模块需通过usb线相互连接。
2.4.2单体模块根据所能监测电池节数分为两种：
a、24节单体模块。
b、6节单体模块。

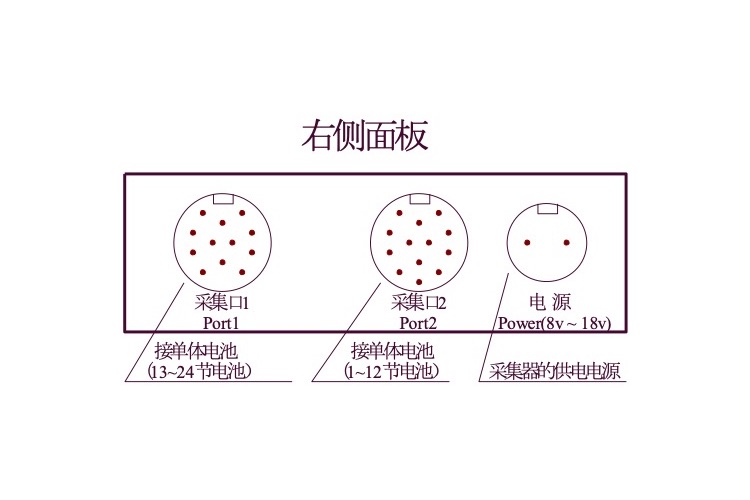

2.4.3单体模块接口说明（以24节单体模块为例）：

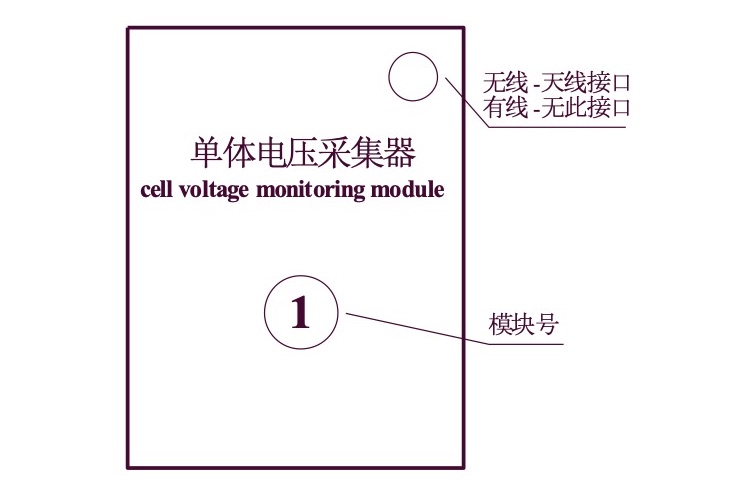

图2.4.3 单体模块正图
2.4.4单体模块连接步骤：
第一步：确定整个电池组需要使用单体模块数量：
 模块数量=整个电池组节数÷一个单体模块所能监测节数，未整除的，模块数量需要加1.
 举例：电池组电池节数110节，配置的单体模块所能监测24节，110÷24=4.58个，未整除，所以需要使用的模块数量=5个。
第二步：连接单体模块与电池的连线。（单体模块从1号模块开始）
 单体模块与单体电池连接，请用户按照对应的电池编号进行采集连接！先采集线与电池的连接，后给模块供电。
 电压采集线与电池接线顺序为：以电池组负极为接线起始端，从电池组负极开始按照“黑00、红01、红02-----红23、红24”依次接线。使用多个单体模块时，按单体模块编号，从前到后，单体模块所有采集线全部连接上，最后一个模块多余的采集线，不用连接。
 接线完成后先检查接线是否正确，确认无误后将航空接口和采集器的“采集口1和采集口2”相连接；采集口1对应12芯线束、采集口2对应13芯线束。
 单体模块的供电电源，单体模块的供电电压是“8V~18V”,由电源口单独供电，将2芯电源线接到“8V~18V”电源上，注意红正黑负不要接反，确认无误将2芯航空头和单体模块的“电源”口相连接。电源取电方法，假如当前测量的电池组的单体电压是2V，通过5节电池取电；单体电压是6V，通过2节电池取电；单体电压是12V，通过1节电池取电。注意，每个单体模块都需要供电。
 单体模块供电后，对应模块上单体电压指示灯闪烁正常。
 举例如下：
a. 以24节2V电池为例，接线如下

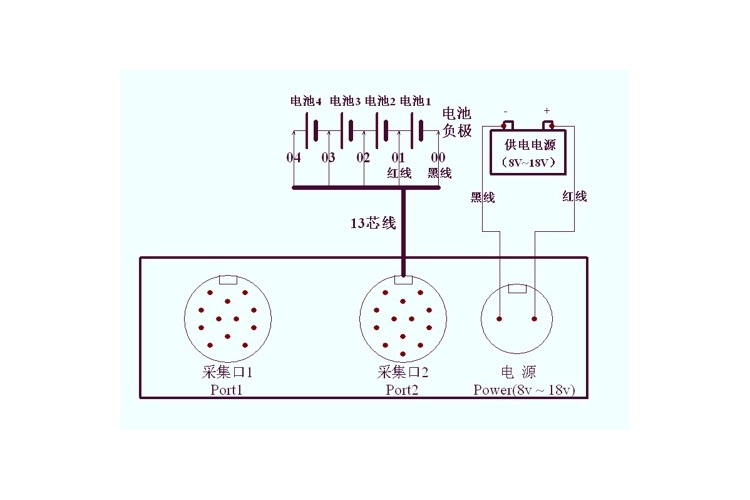

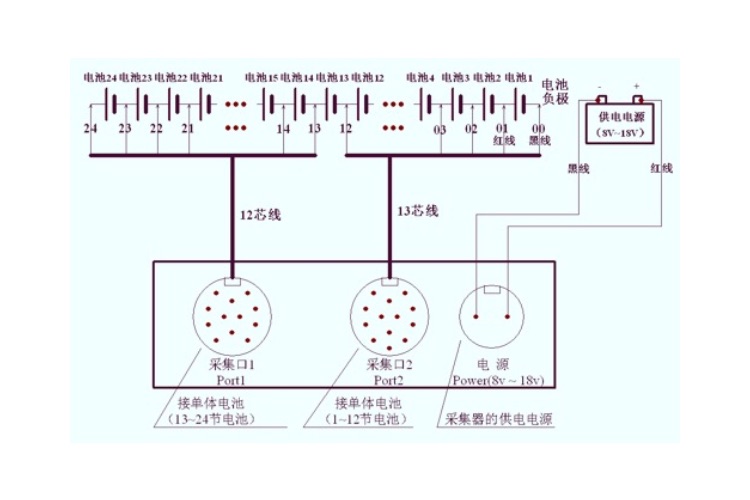

图2.4.4 24节2V电池与1个单体模块连接图

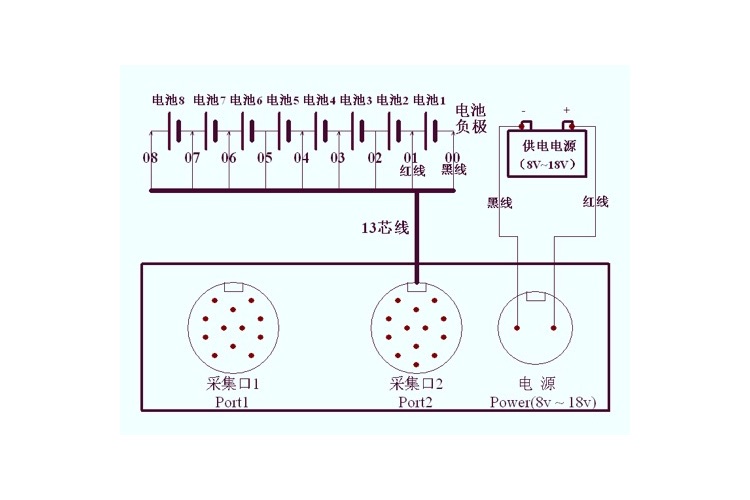

b. 以8节6V电池为例，只接采集口2的前9芯，多余的4芯不用连接，接线如下
图2.4.4-1 8节6V电池与1个单体模块连接图
c. 以4节12V电池为例，只接采集口2的前5芯，多余的8芯不用连接，接线如下：
图2.4.4-2 4节12V电池与1个单体模块连接图

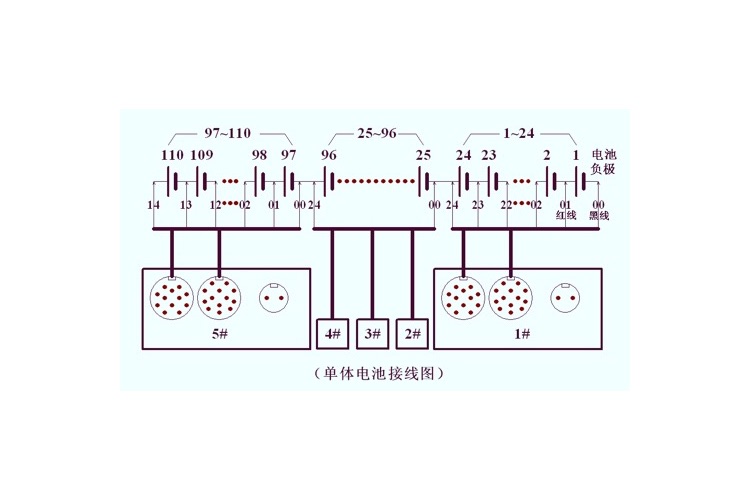

d. 若整组电压为220V电池组有110节2V电池，计算需要的模块是110÷24=4.58个，需要5个模块，后一个模块只需要测14节电池；连接通讯接口，接线如下
图2.4.4-3 多个单体模块与电池连接图

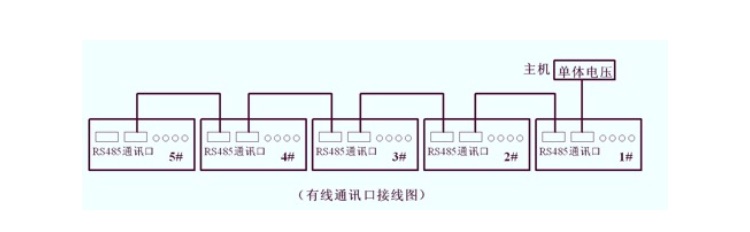

第三步：如果单体模块是有线通讯，请将USB线连接到各单体模块与主机；无线方式请将天线连接好
2.5主机接线说明
2.5.1接线、拆线原则
 测试前接线时应按照“先仪器，后电池”的顺序进行接线，即：先接仪器端的连线，后接电池端的连线。
 测试完毕，用户拆线时应按“先电池、后仪器”的顺序进行拆线，即先拆电池端的连线，后拆仪器端的连接。
2.5.2 放电电缆的连接
 放电电缆线将测试仪的“放电电流接口”与电池组并接。
 注：“正”（红色）接电池组正极，“负”（黑色）接电池组负极。 严禁接反！
2.5.3 整组电压采集线的连接
 用整组电压采集线将测试仪“整组电压”与电池组正、负极并接。
 注：整组电压线的“正”（红色夹子）接电池组正极，“负”（黑色夹接电池组负极。 严禁接反！
2.5.4 连接测试仪供电220V电源线。当采用直流供电时不接。
2.5.5 请用户仔细检查接线是否正确，注意电池端子、电压采集线端子、放电电流端子正、负极接线是否正确，严禁接反！
2.5.6 检查无误后，接通电源，测试仪开始工作
2.6电量采集（选配）
 测试仪工作于在线监测时，电量采集器用于监测电池组的充放电电流。
 测试仪工作于放电测试时，电量采集器用于测试用户设备的放电电流。
 电量采集器指示方向为电池组充电电流方向，请勿接反
2.7并机接线（选配）
 必须具备两台仪器。
 每台仪器分别连接好测试线。
 将两台仪器通过RS485接口连接一起。
 将一台设置为主机，；另一台设置为从机（详见章节3.12）。

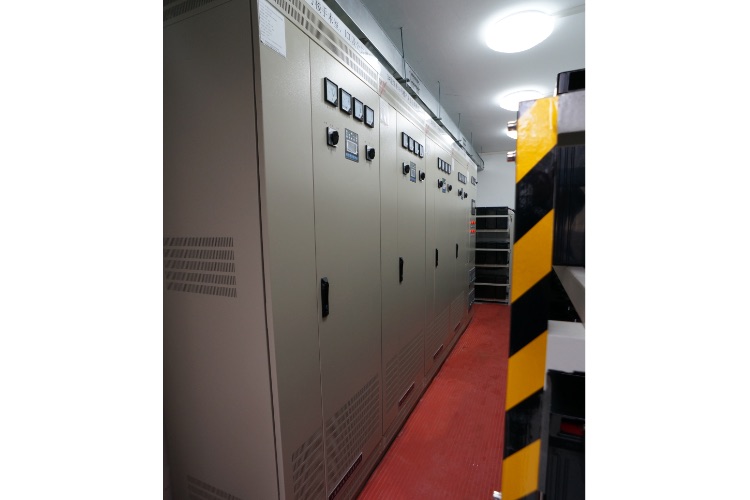

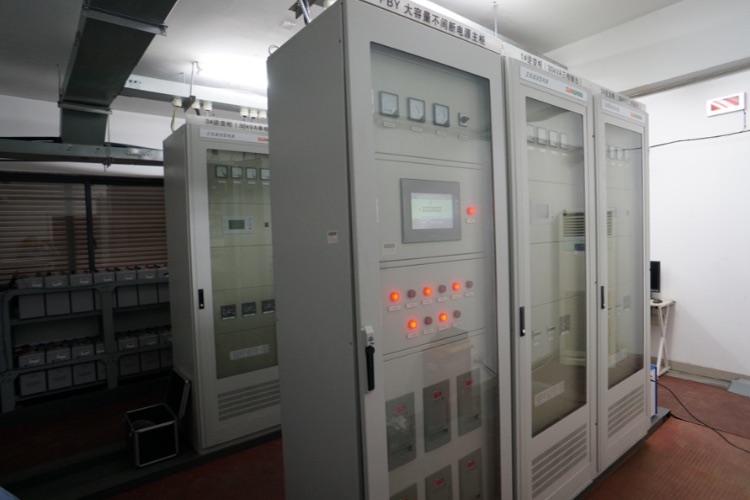

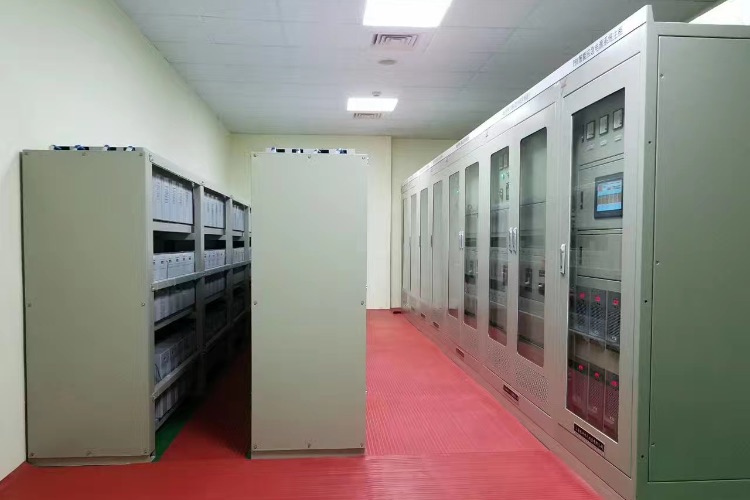

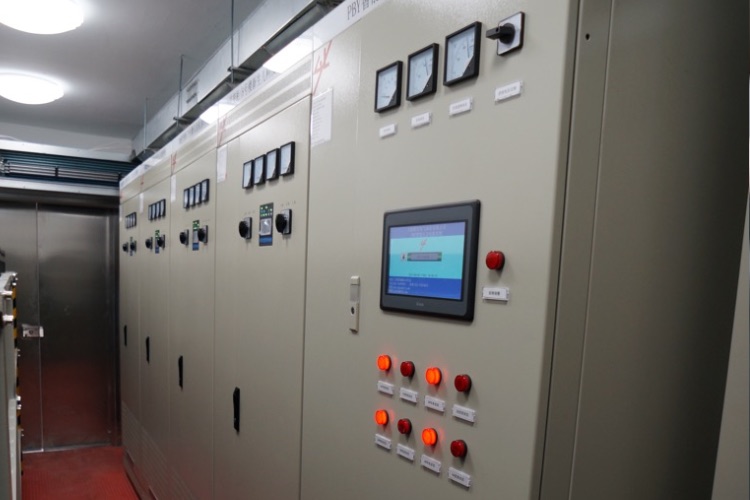

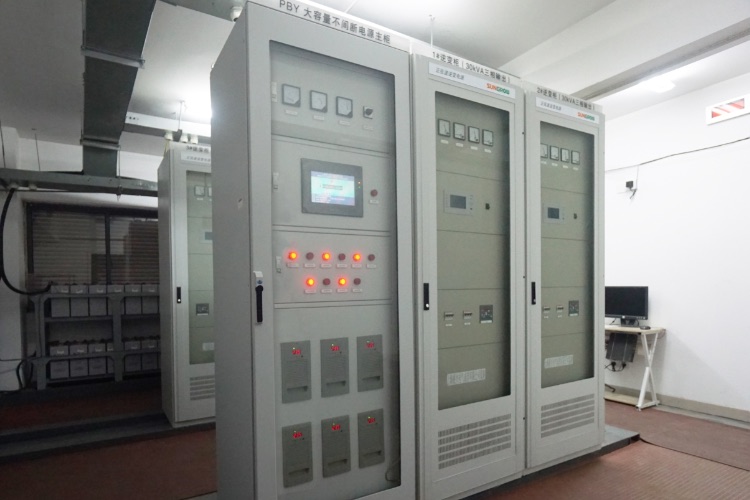

上海根兴电气成套有限公司顺利完成复旦大学附属妇产科医院黄浦院区PBY系列智能应急电源系统设备的建设，根据黄浦院区目前用电的实际状况，在结合贵院电气工程师的建议后，按照合理配置的原则，为医院量身定制特殊规格的产品。

目前该项目已全部完工，整套PBY智能应急电源系统于2017年4月18日正式投入运行。至此，该院有了独立的第三方智能应急电源系统，重要部门的用电有了强有力的保障，为医院的安全做好保驾护航，造福更多的患者。

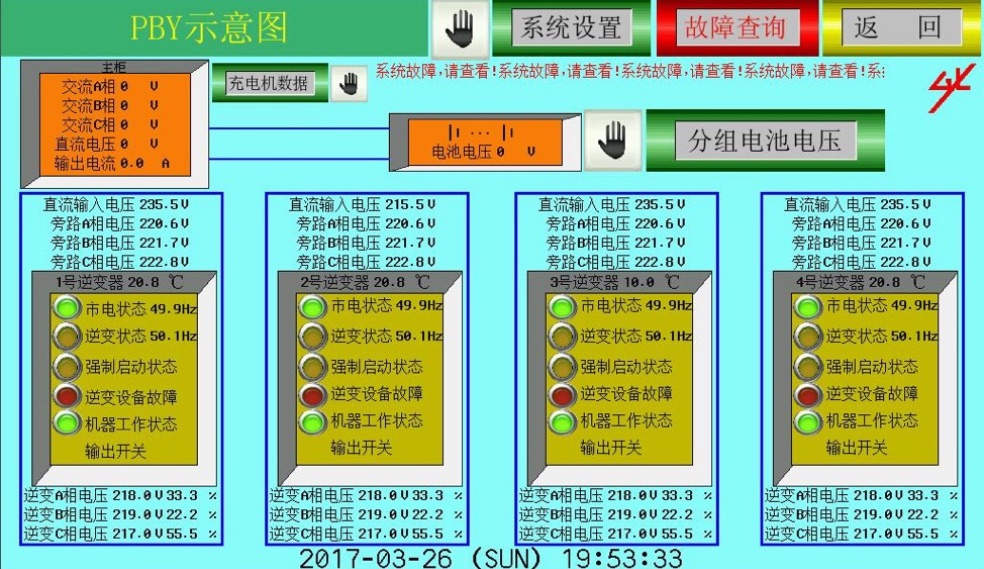

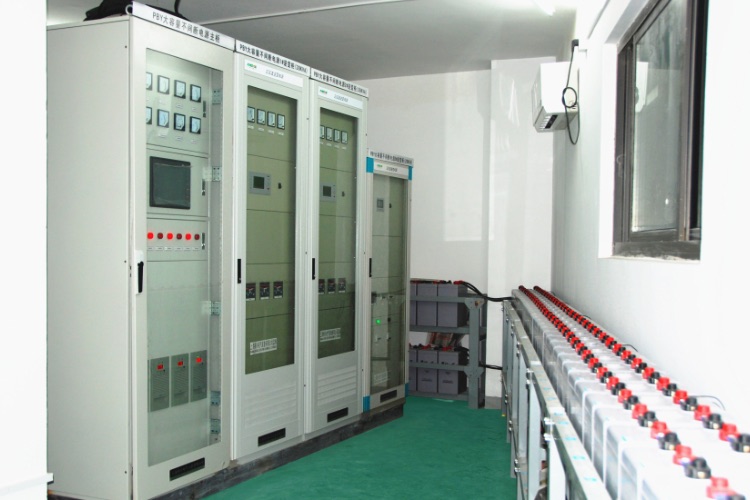

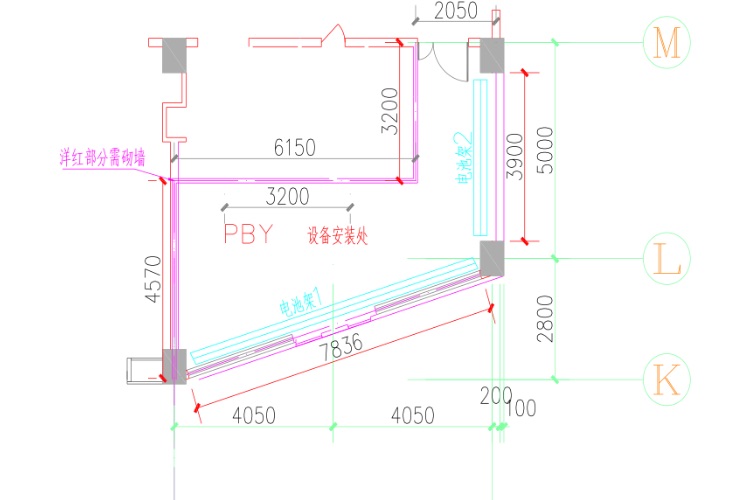

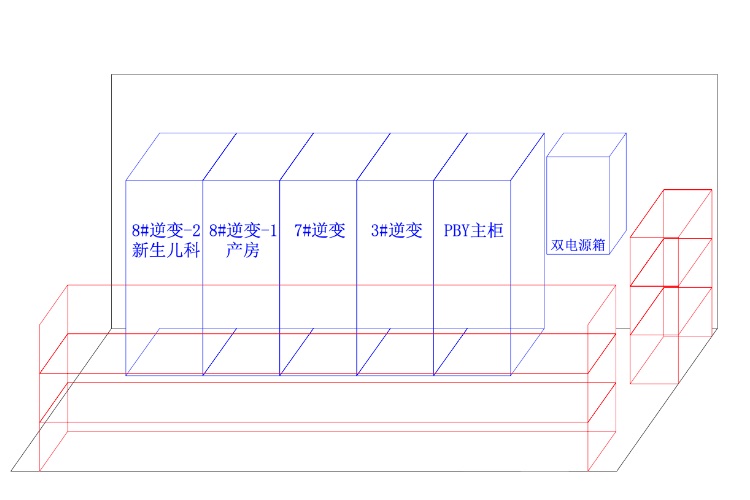

PBY 柜架设备在新建PBY配电房内的立体放置示意图

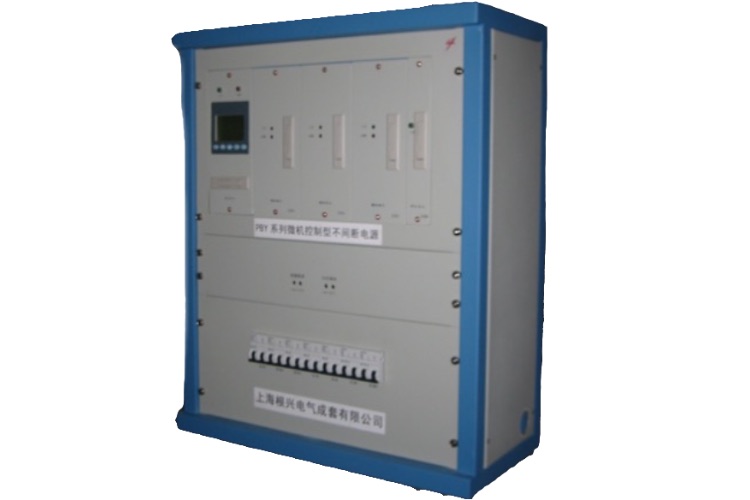

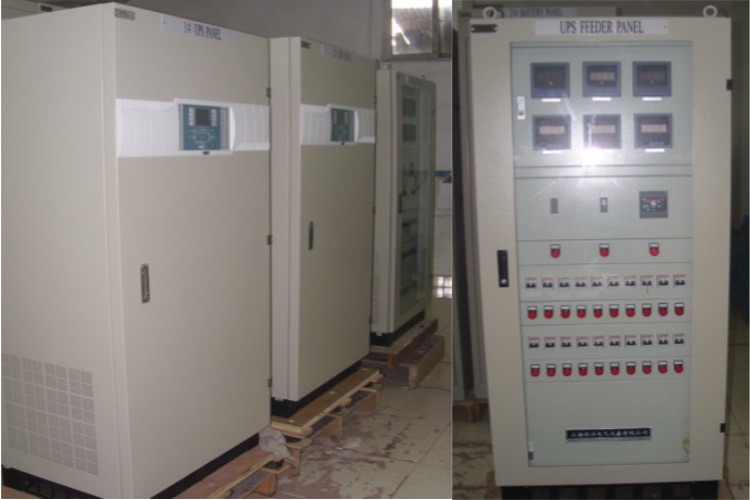

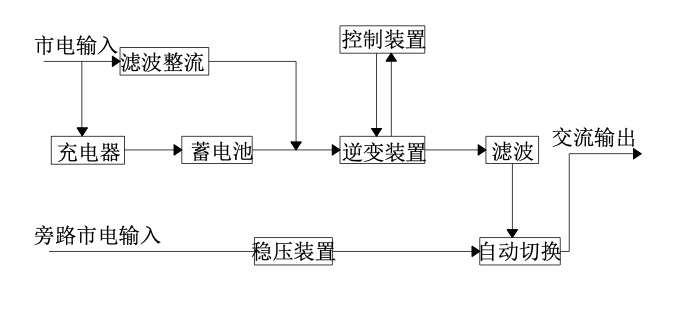

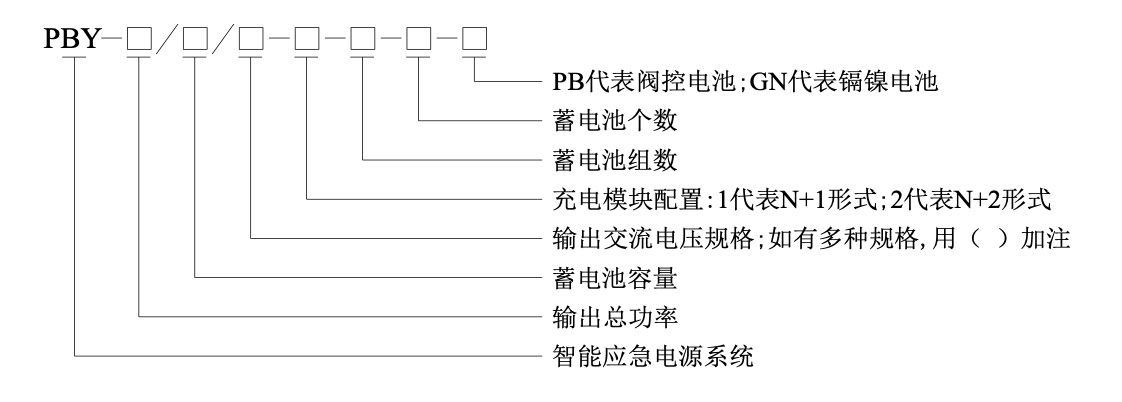

上海根兴电气成套有限公司针对交通大学附属妇产科医院新建大楼手术室、重症监护室、急诊、血透、信息与监控和小儿科室供电现状（需要额定容量150KVA，正常应急放电3小时），考虑到新增设备的重量、安放面积，以及运行和维护的便利性，结合设备室现有的面积，再结合实际负载，并按冗余设计原则，即按外部电源消失后，我们选用PBY大容量不间断电源的型号为PBY-150/1000/380（220）-1-1-104-PB；即输出电压为380V的三相方式：2台，输出电压为220V的单相方式：3台；蓄电池采用国际领先水平的圣阳电池，每节电池电压为2V，容量为1000AH；采用输出功率为30KVA逆变电源5台，合计输出总功率为150KVA；输出电流为680A（有效值）；以一面综合监控、操作、充电柜和五面逆变电源柜、一组104节电池组成一套完整系统的第三方智能应急电源方案。

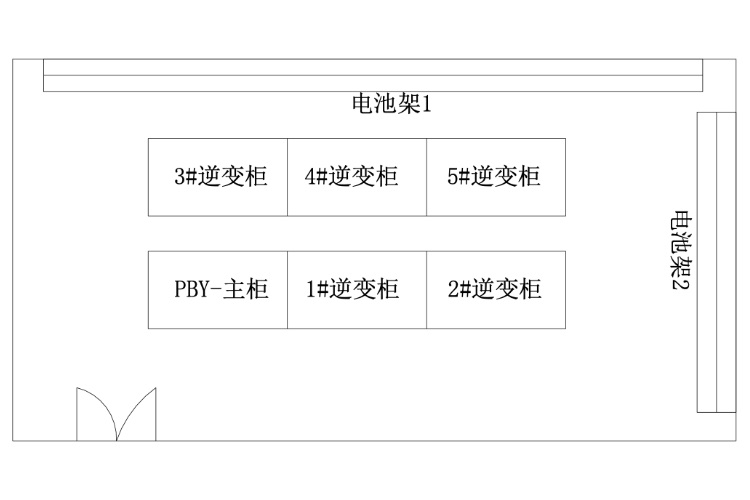

PBY设备室摆放示意图

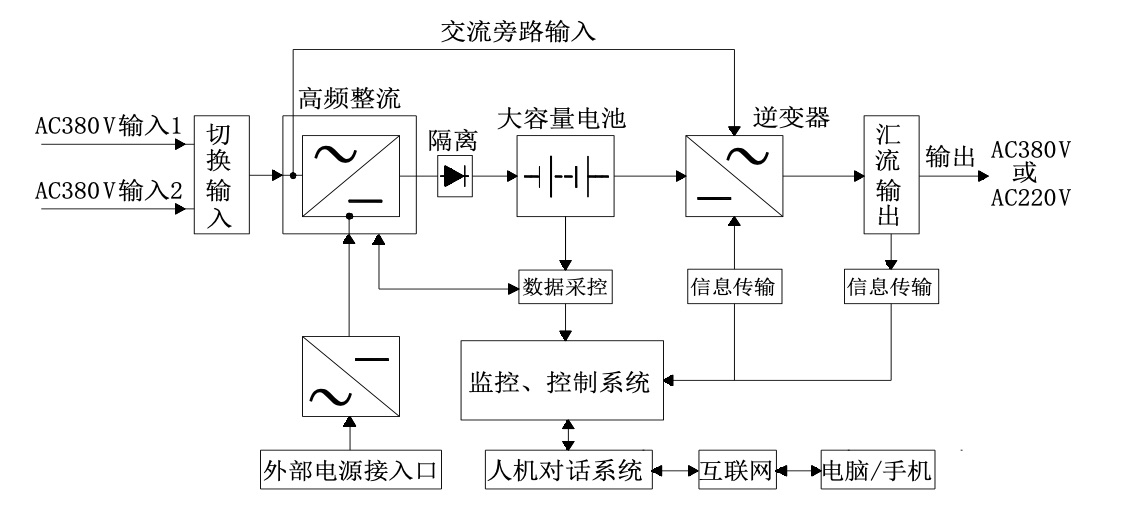

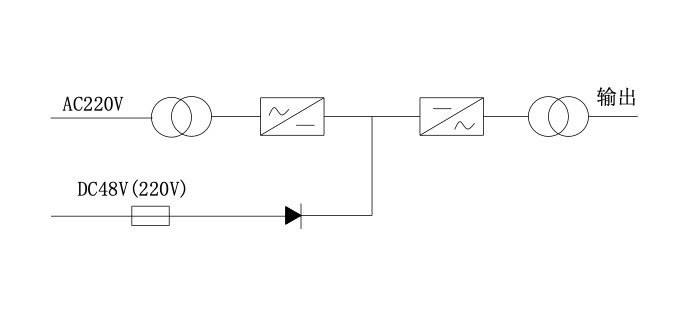

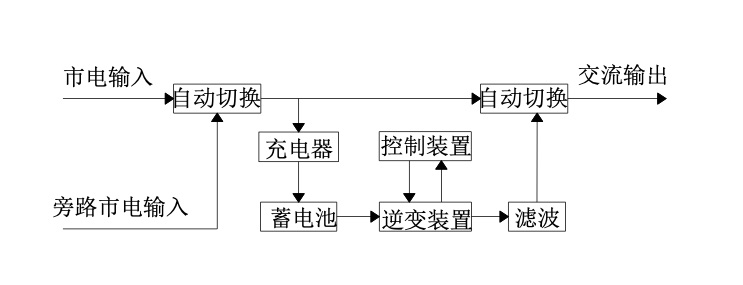

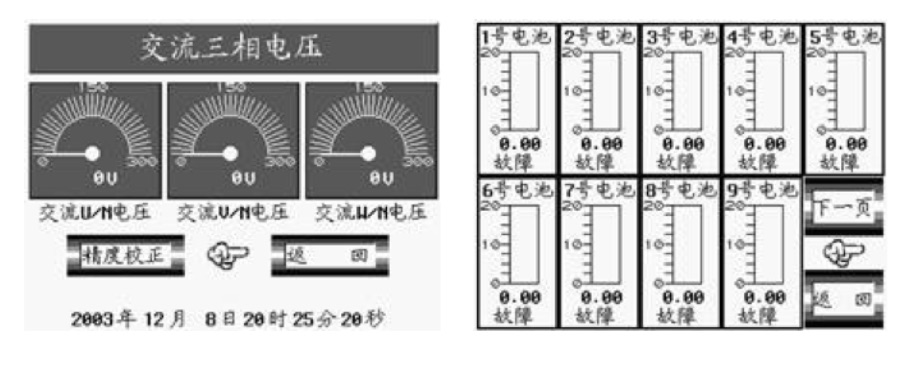

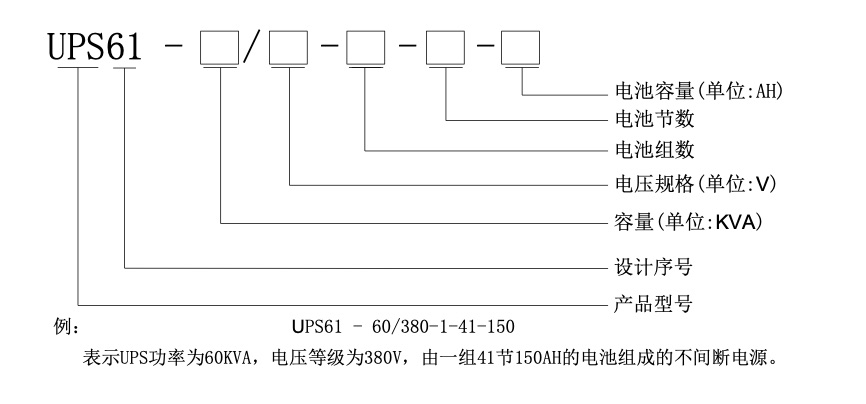

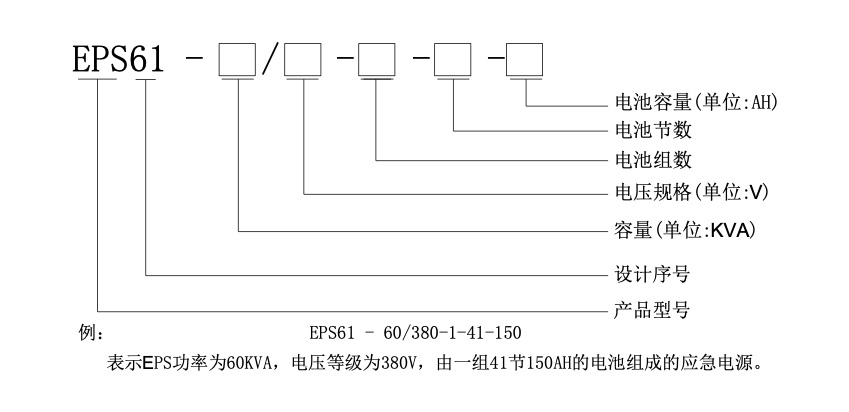

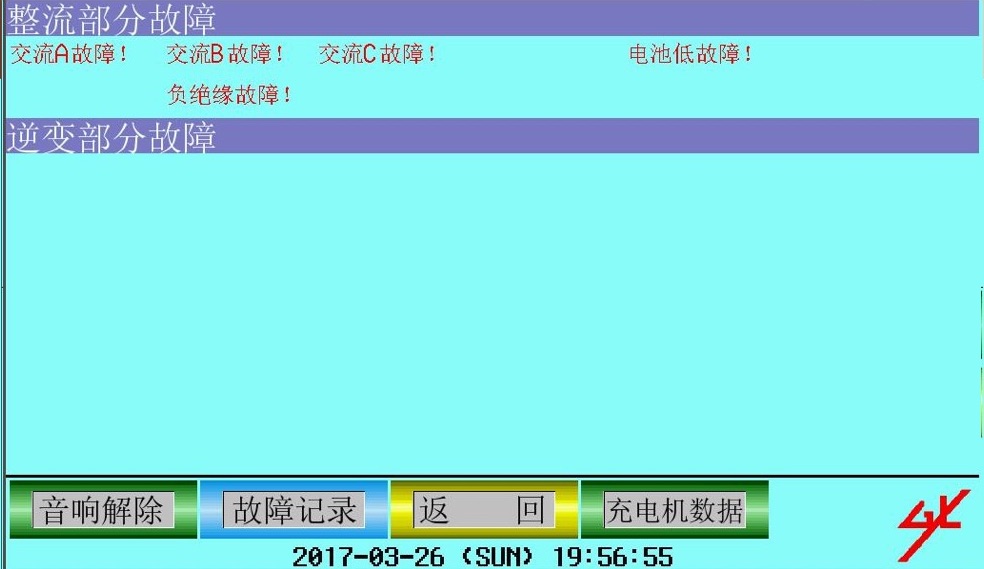

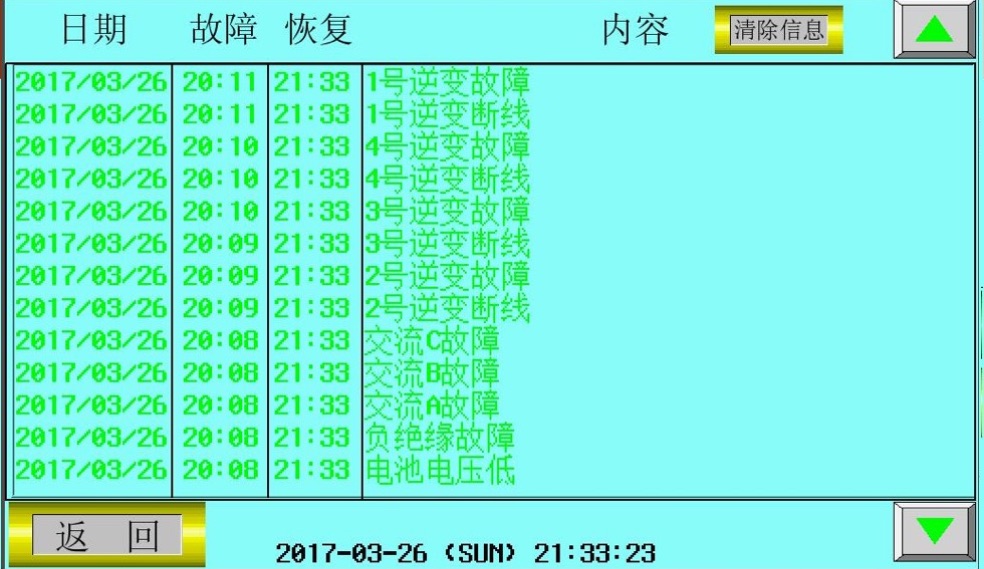

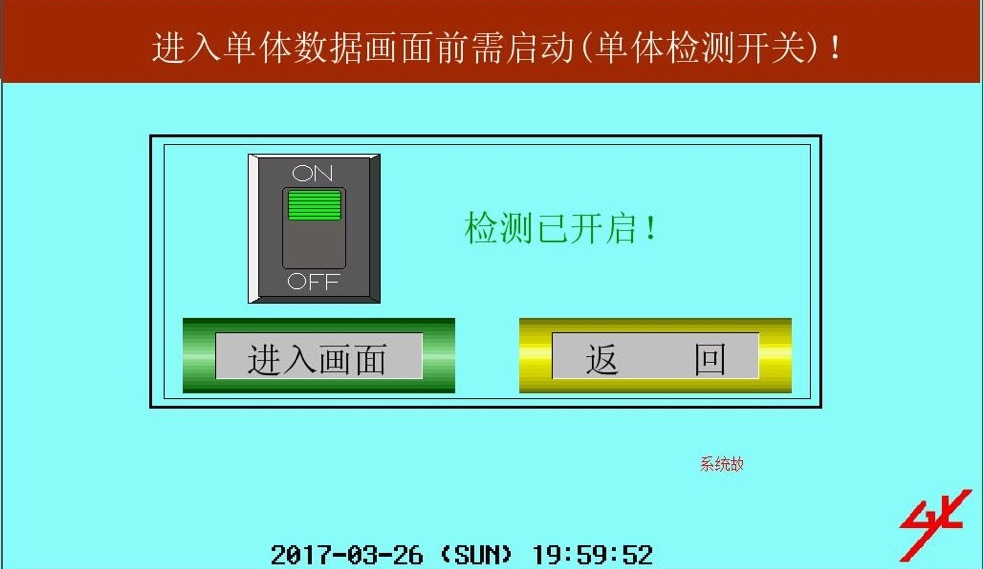

上海根兴电气成套有限公司自主开发研制的PBY系列智能应急电源系统是当市电断电后，能为医院、电力系统、金融、化工、工业系统等重要用电场所，提供较长时间的交流电源供应，是重要的基础设备。

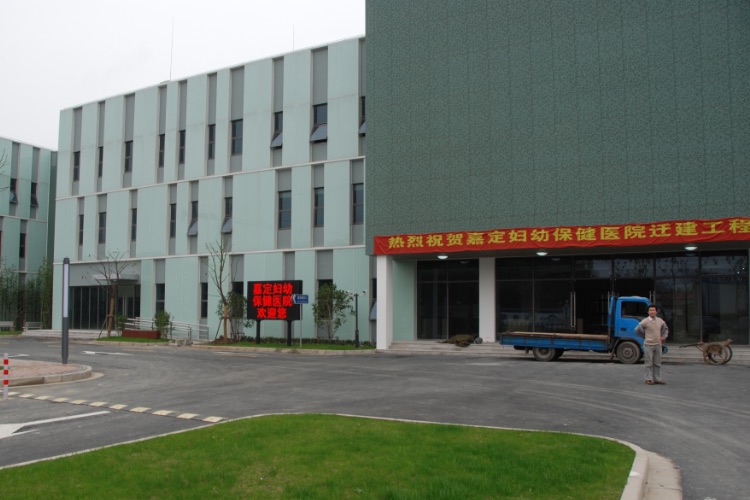

上海根兴电气成套有限公司针对嘉定妇幼保健新建医院手术室和重症监护室供电现状（需要额定容量80KW，持续放电约1小时），我们选用PBY大容量不间断电源的型号为PBY-80/600/220-1-1-104-PB；即输出电压为220V的单相方式；采用输出功率为30KW逆变电源2台，20KW逆变电源1台，合计输出总功率为80KW；最大输出电流为363 A；以一面综合监控、操作、充电柜和三面逆变电源柜、一组104节电池组成一套完整系统的第三方备用应急电源方案。

PBY设备放置在嘉定妇幼保健新建医院设备层，其具体尺寸如下：

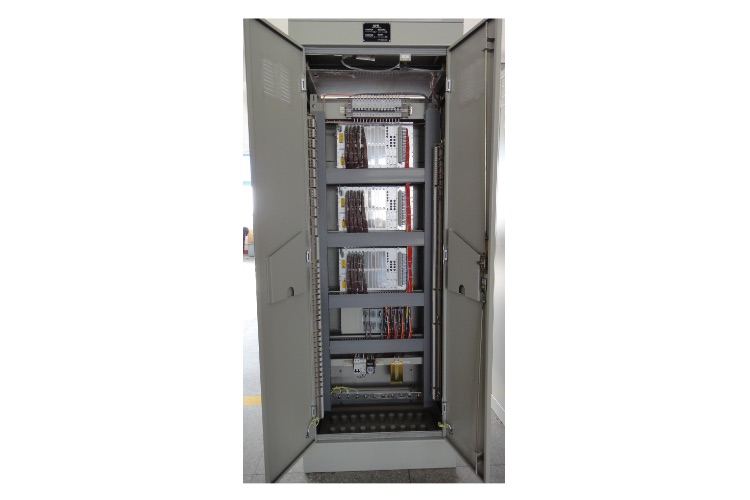

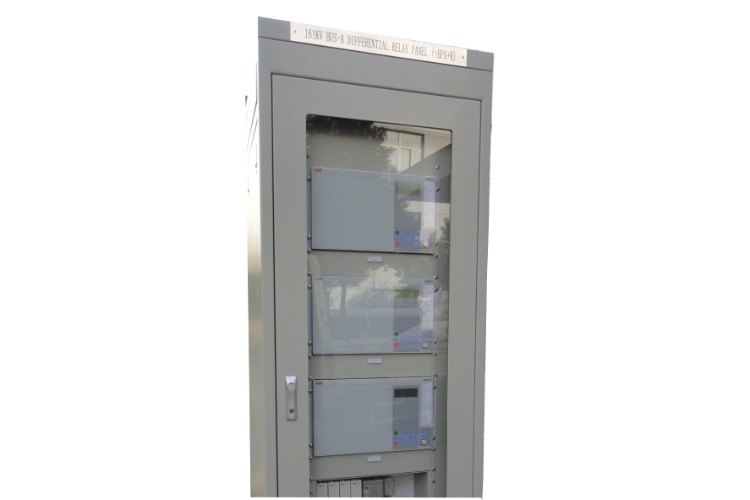

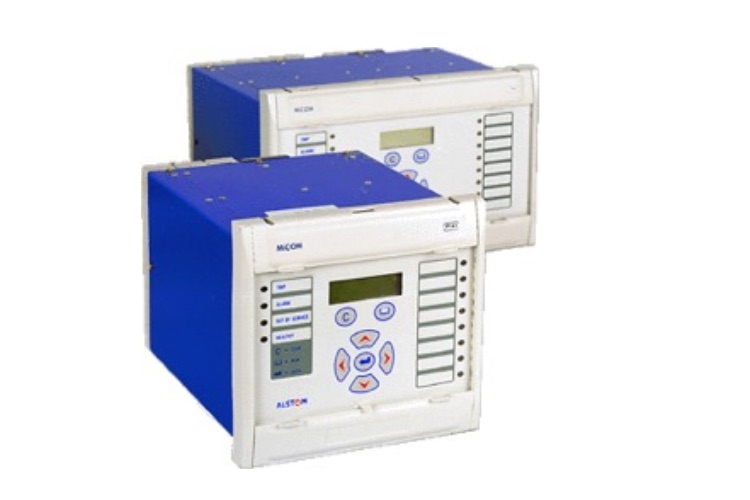

中国电线电缆进出口有限公司委托上海根兴电气成套有限公司，就加纳2个161KV变电站（改造）工程中4面161KV 母线差动屏生产加工。
1、基本要求
上海根兴电气成套有限公司提供的设备和器件，都应符合下列标准的最新版本，当与以下标准不一致时，按较高标准执行。
1. IEC60068-2-1 环境条件
2. IEC60255-21-1 机械条件
3. IEC60255-5 绝缘
4. IEC60255-11 DC电源中AC纹波
5. IEC60255-22-1 III级 高频干扰
6. IEC60255-22-4 IV级 快速暂态干扰
7. IEC60255-22-2 III级 静电放电
8. IEC60529 防尘
9. GB：中国国家标准
10. DL：中国电力行业标准
11. JB 5777.2-91 中国机械行业标准
12. ISO ：国际标准化协会
2.1、变电站环境条件
2.1.1 周围空气温度
(1) 环境温度
上限：45℃
下限：－5℃
年均：30℃
(2) 耐受地震能力
水平加速度： 0.3g
垂直加速度： 0.15g
2.1.2 海拔高度：<1000m
2.1.3 最大风速：34m/s
2.1.4 环境相对湿度：
相对湿度：≤ 98%
2.1.5空气污染：灰尘、盐雾、化学物污染等
2.1.6 地震烈度：7度
所供设备应满足合同文件要求并在以上环境条件下安全可靠工作。
2.2 工程条件：
2.2.1 系统概况
系统电压：161KV/33KV/11KV
系统最高电压：170KV/36KV/12KV
系统额定频率：50HZ
系统中性点接地方式：161KV 、33Kv和11KV系统变压器中性点均直接接地
2.2.2 安装地点：户内控制室
2.3 部分技术要求
2.3.1母线差动保护屏的结构应保证工作人员的安全和便于运行、维护、检查、检修和试验。
2.3.2母线差动保护屏的各组件，应符合它们各自的技术标准，同型产品内额定值和结构相同的组件应能互换。屏内所有设备应满足湿热带要求，按湿热带要求进行考核。
2.3.3母线差动保护屏必须为带底座独立型全封闭结构。采用后开门，外壳的防护等级为IP4X。小母线穿孔采用封板结构，封板用螺栓固定。小母线采用铜棒，外带绝缘护套。
2.3.4柜体尺寸：宽×深×高
保护屏标准尺寸为：800mm×600mm×2260mm （ 包括底座60mm ）
厂家必须严格按照订货图进行生产，未经设计书面同意，不得进行修改。
2.3.5母线差动保护屏颜色采用浅灰色，色标为RAL 7032 ，母线差动保护屏外壳钢板厚度应不小于2mm 。
2.3.6屏内二次接线相位按面对母线差动保护屏从左到右和从上到下排列为R (A)、Y （B）、B （C），并加色标( Red Yellow Blue )。

上海根兴电气成套有限公司生产技术部门，经过一阶段的努力，圆满完成了加纳330kV WAPP Coastal Transmission Backbone Project的AKOSOMBO站和VOLTA站母差保护柜的设计、组屏、调试、厂验、出货。并一次性顺利的投运到整个变电站项目中。

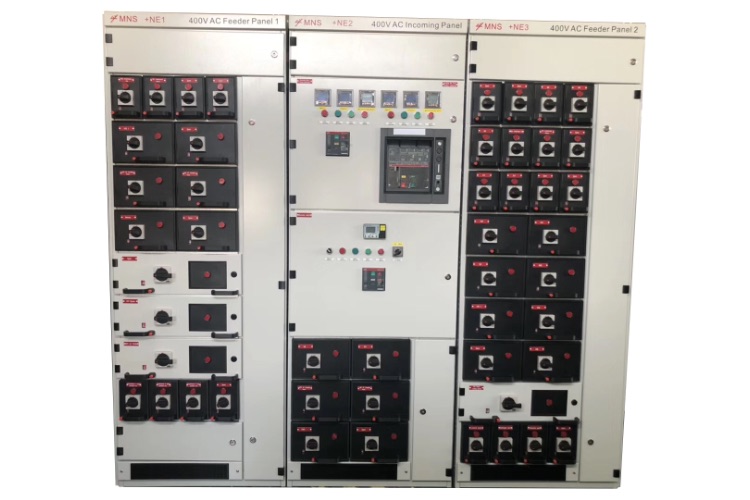

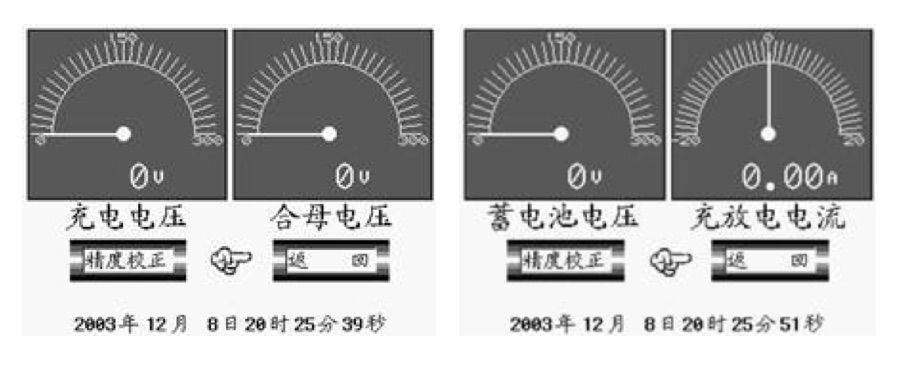

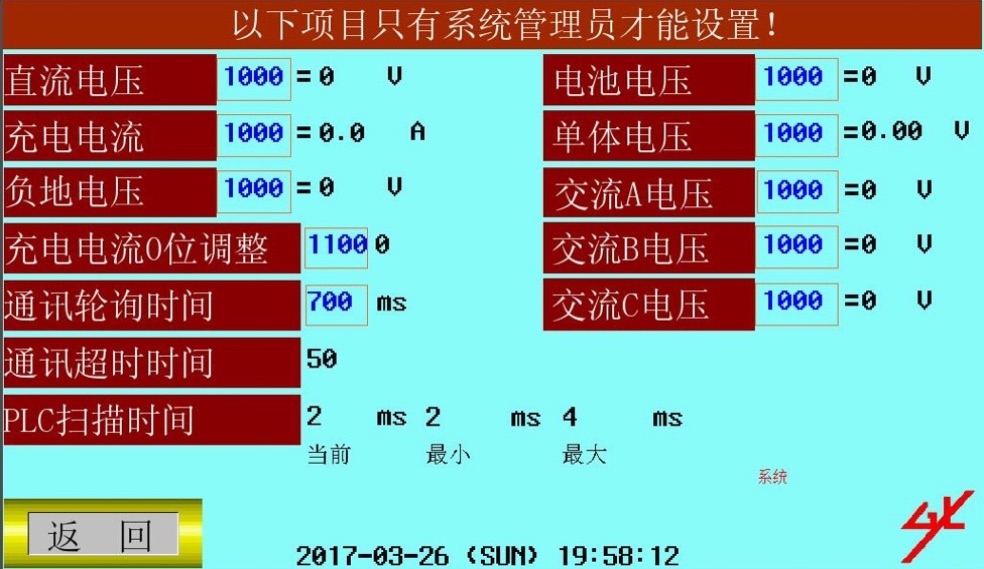

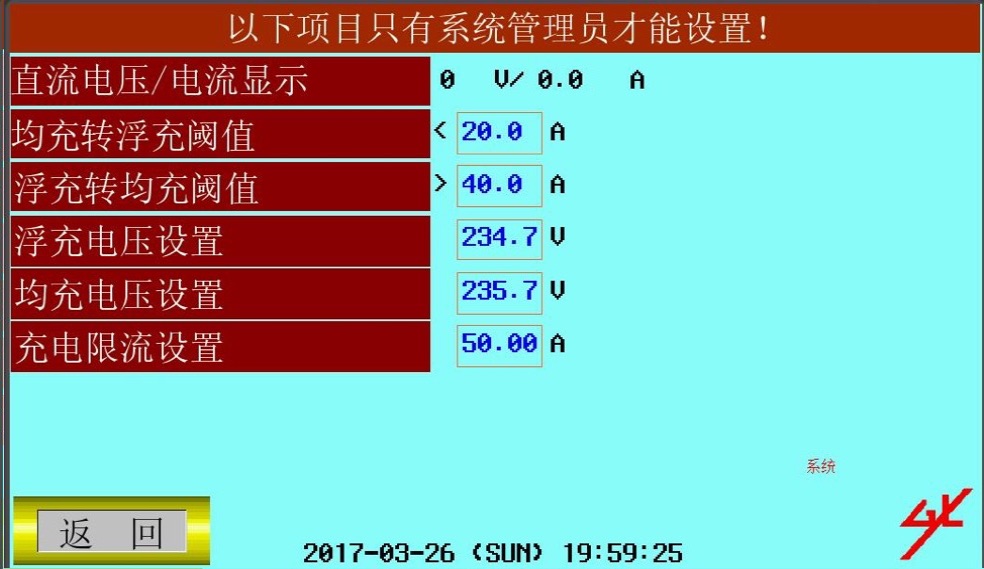

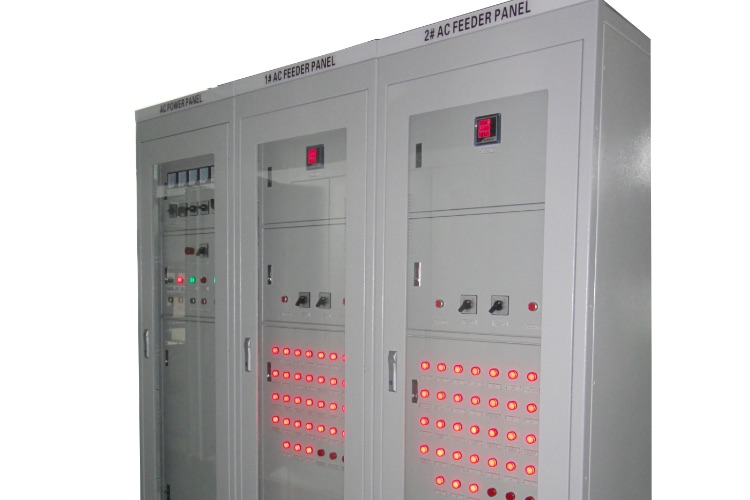

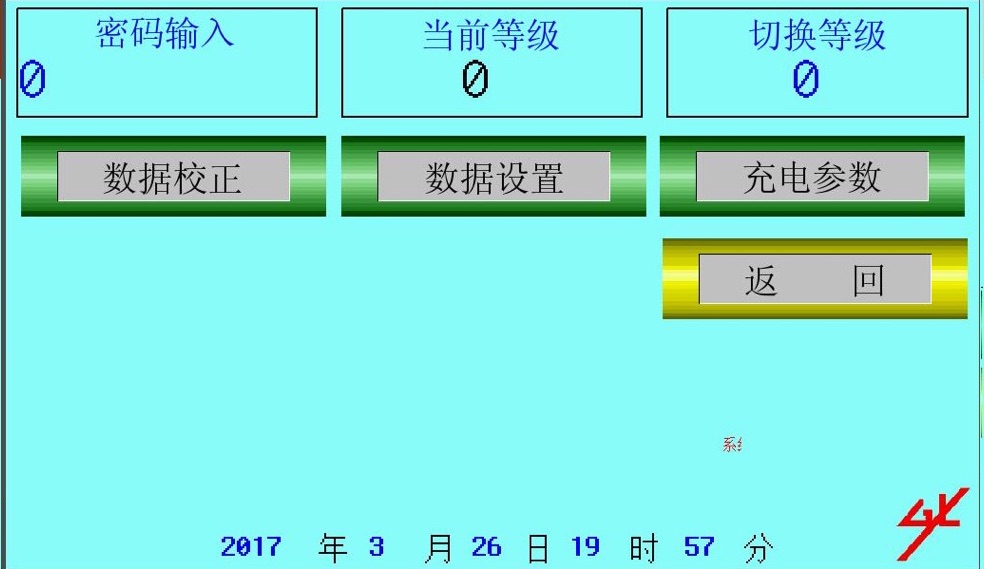

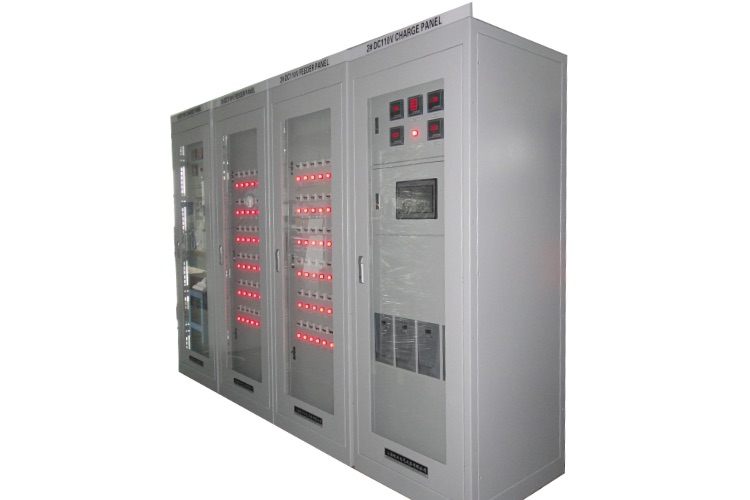

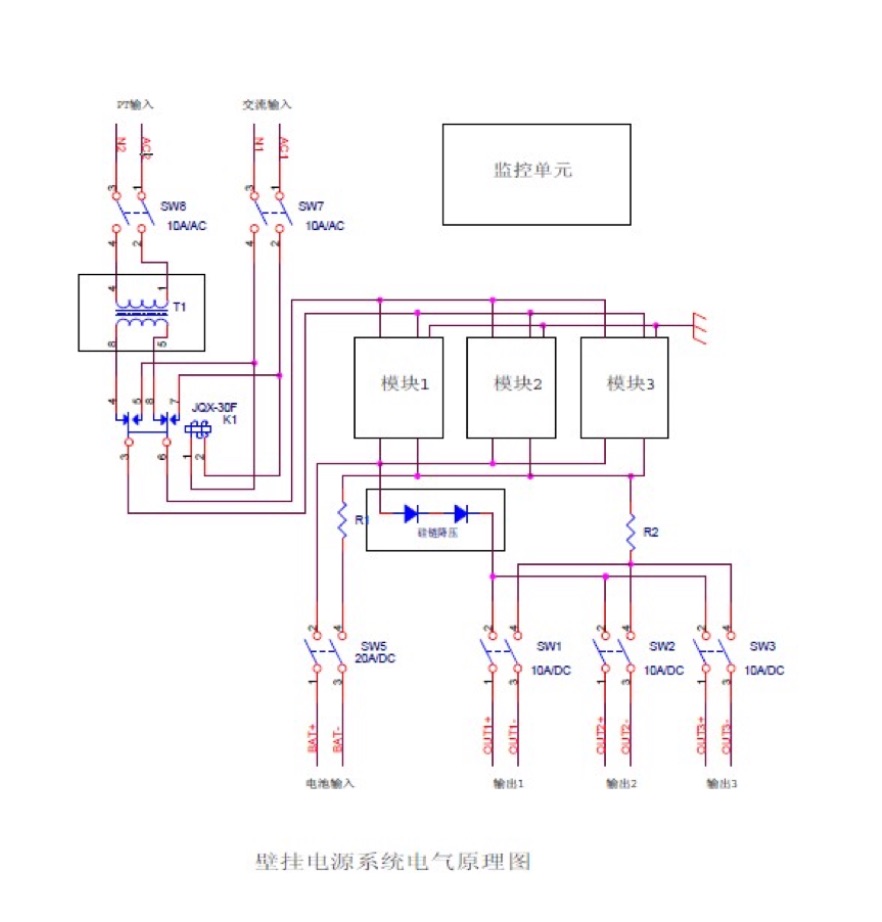

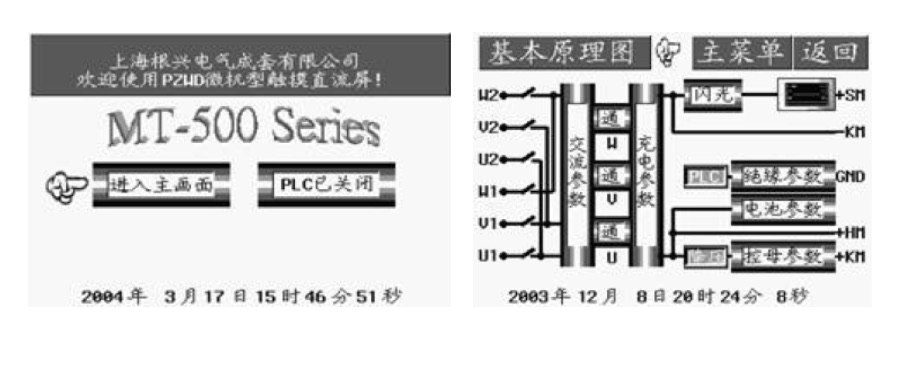

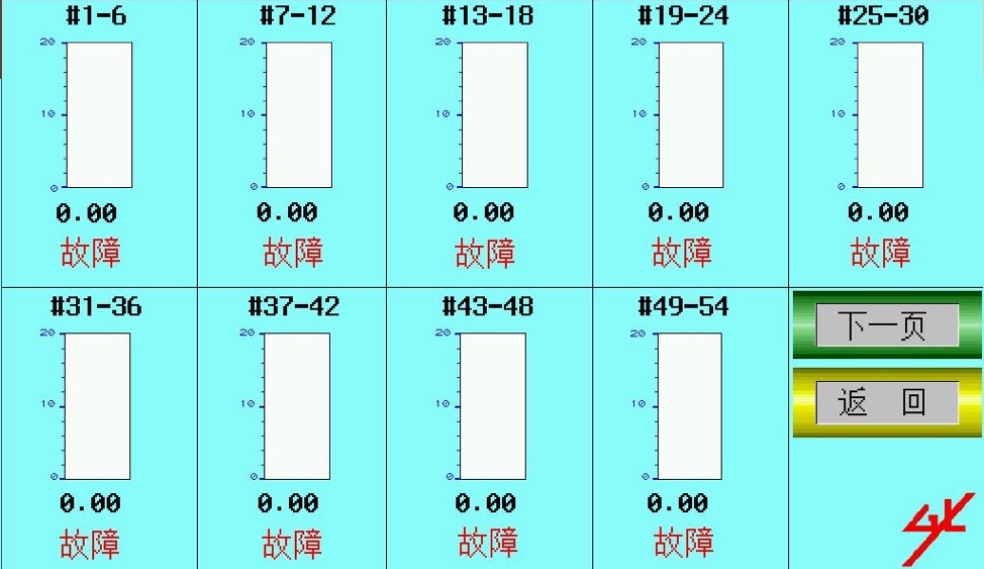

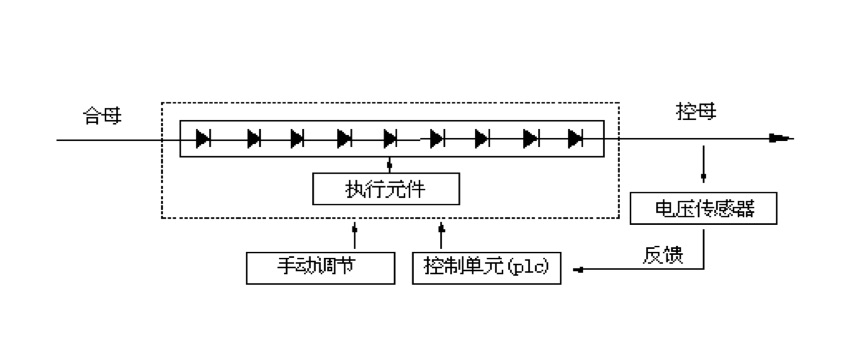

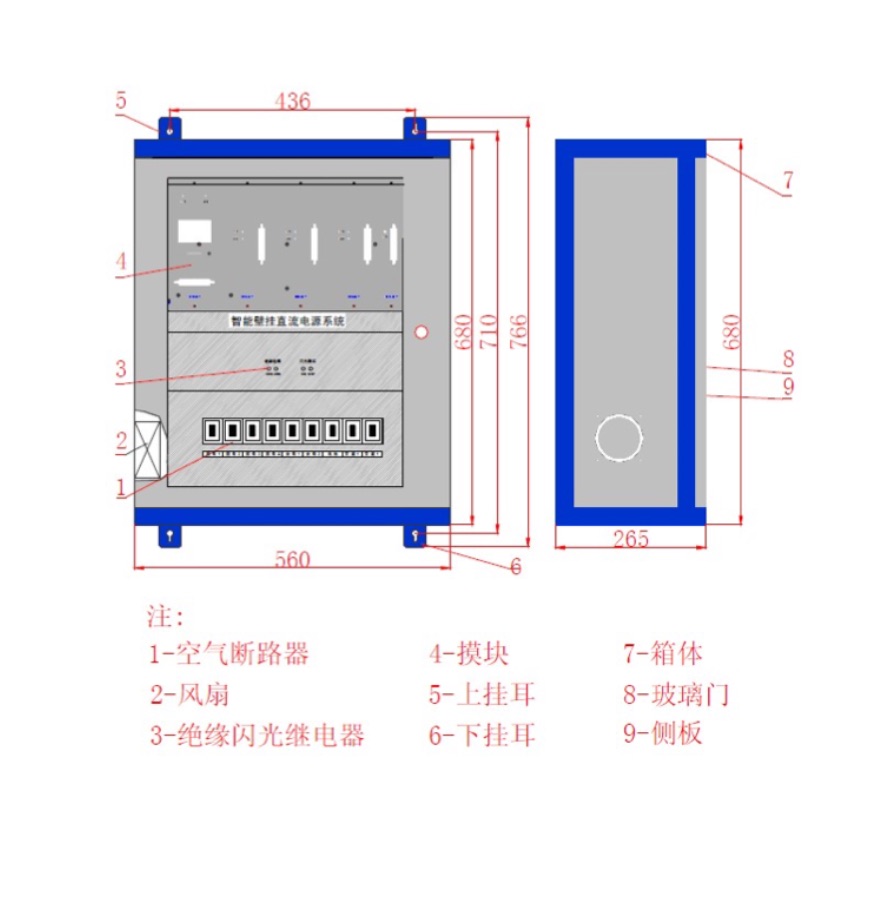

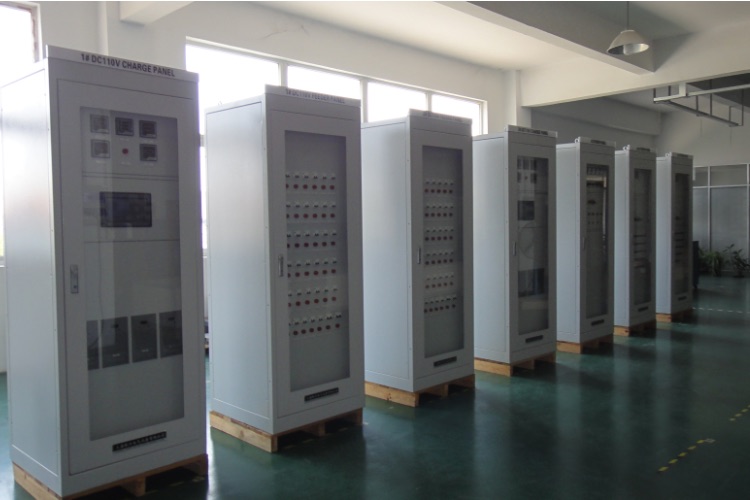

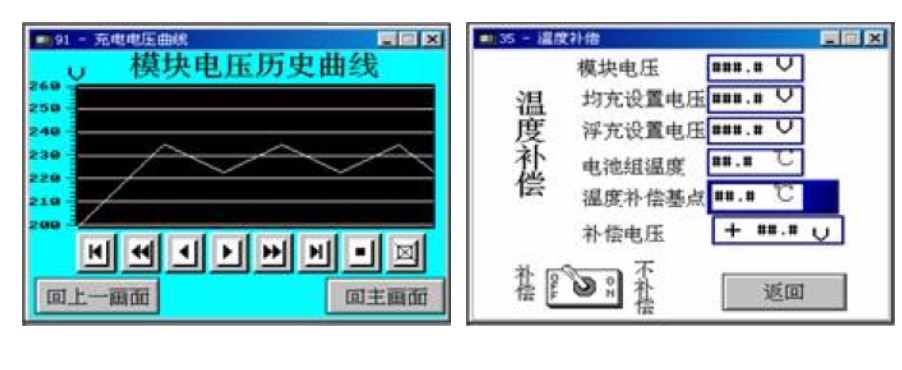

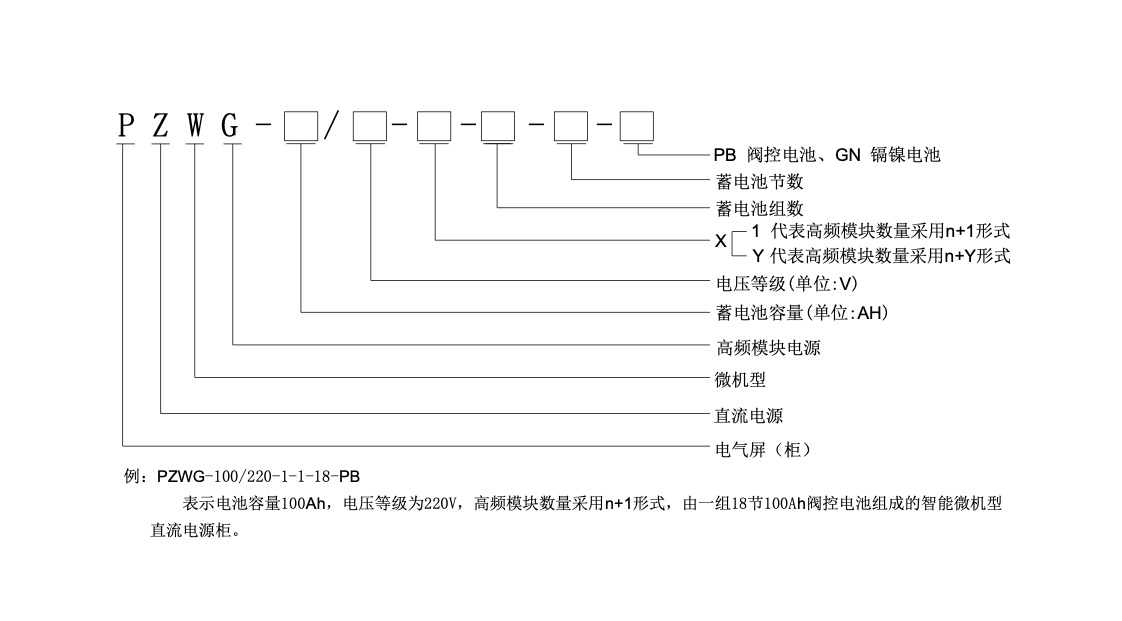

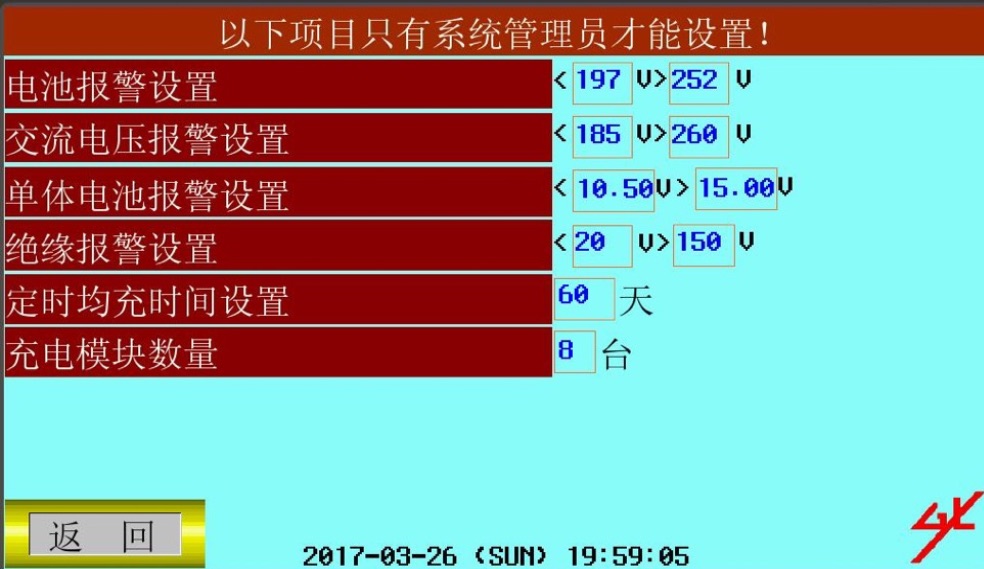

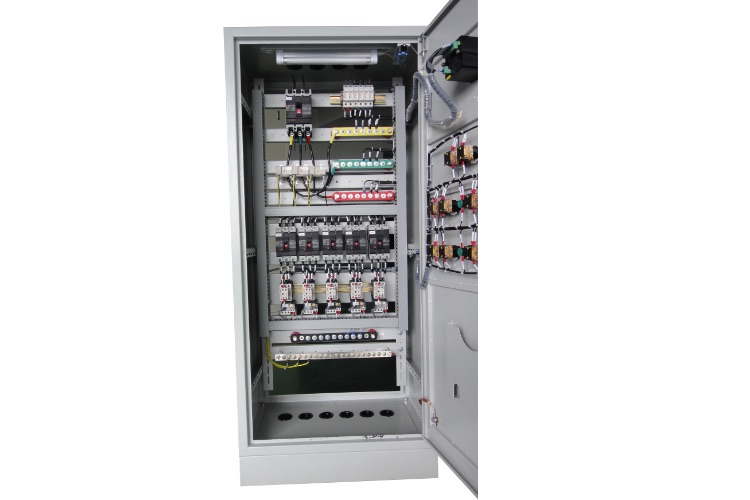

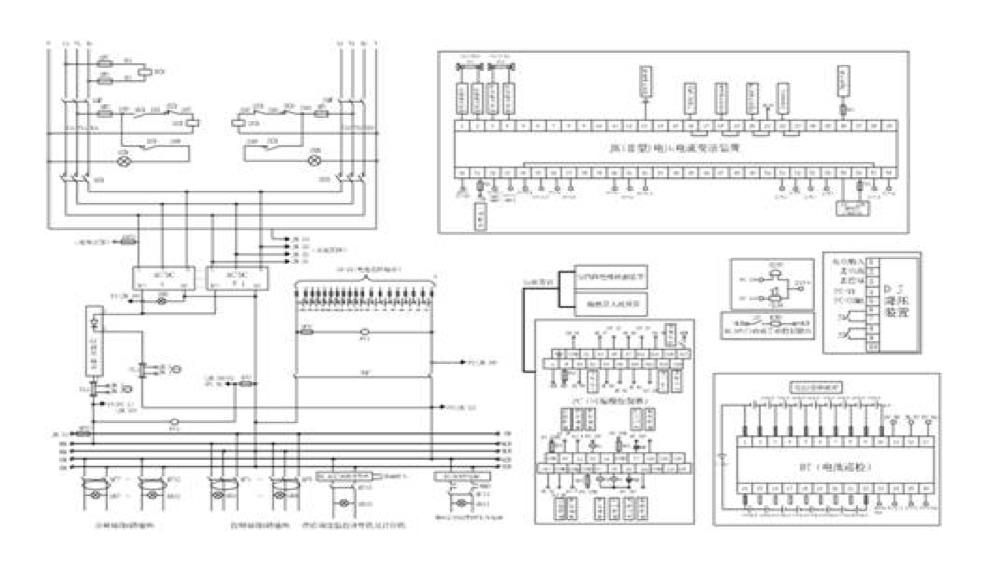

中电国际技术股份有限公司委托上海根兴电气成套有限公司，就尼日利亚项目二套110V350AH、一套PLC程序控制交流屏系统、一批端子箱进行生产加工。
本工程位于尼日利亚东南部，其中330/132 /33kV ONITSHA变电站为扩建站，330kV为一台半断路器接线 ，132kV为双母线接线，33kV为单母线分段接线。本工程扩建1台100MVA 132/33kV主变间及3回33kV出线。站内安装300kVA、33/0.415kV接地变压器1台，站用电设100kW，0.415kV柴油发电机1台作为备用电源。
我公司工程师根据交直流屏、端子箱的技术协议，并与河北勘测设计院工程师充分的沟通，圆满的完成了所有设备的设计、生产、调试、厂验、出货。
该项目现已经投入运行一段时间，我公司提供的交直流屏、端子箱设备运行稳定、可靠，受到了业主的一致好评。
